Как сделать крышу на бане от мауэрлата до конька кровли

Тип конструкции

Для конструкции бани принципиально важно, дабы в нее долго сохранялось тепло. Исходя из этого значительно чаще сруб берется маленького размера, поскольку мелкую площадь несложнее прогреть, затратив меньшее количество горючего

Помимо этого, направляться выполнить теплоизоляцию помещения, благодаря которой снизятся потери тепла. В зависимости от места размещения утеплителя различают 2 вида банной кровли:

1. Холодная. Холодной кровлей именуют конструкцию, в которой утепляют не поверхность скатов, а пол чердачного помещения. Чердак бани в этом случае не отапливается, исходя из этого может употребляться лишь хранения банных принадлежностей. Для утепления пола чердака используют засыпной термоизоляционный материал, который замечательно сохраняет тепло в нагретого печью помещения.
2. Теплая. Горячей кровлей именуют конструкцию, предусматривающую утепление скатов между стропил. Сделать теплую кровлю сложнее и дороже, чем односкатную, но она разрешает обустроить в подкровельном пространстве комфортное место отдыха. В межстропильном пространстве крыши укладывают минеральный утеплитель в виде матов либо плит.

Конструкция стропильной системы односкатной крыши

Для возведения небольших построек и домов нет необходимости в устройстве кровли сложной конфигурации. В качестве проектного решения может быть принята стропильная система односкатной крыши. При этом схема упрощается, но появляются некоторые нюансы.

Преимущества и особенности односкатной системы

К достоинствам можно отнести:

• простой расчет;
• уменьшение количества узлов и присоединений;
• упрощение монтажа;
• снижение затрат на древесину;
• устойчивость в ветровым нагрузкам;
• ремонтопригодность.

При решении сделать такую крышу своими руками необходимо учесть следующие ее особенности:

• необходимость возведения высоких продольных стен здания или специальных каркасов;
• сложность использования подкровельного пространства в качестве мансардного помещения;
• располагать дом или постройку на участке нужно так, чтобы в большинстве случаев ветер дул на высокую стену строения (необходимо ознакомиться с розой ветров района строительства);
• угол наклона принимается в зависимости от используемого материала покрытия.

Схема включает в себя следующие основные элементы:

• два мауэрлата;
• стропильные ноги.

При больших пролетах потребуется устройство своими руками дополнительных элементов, раскрепляющих несущие балки и увеличивающие их несущую способность:

• подстропильные ноги (подкосы);
• стойки;
• прогоны;
• лежни;
• схватки.

Все элементы изготавливаются из древесины хвойных пород первого или второго сорта

Чтобы правильно выбрать наиболее подходящий материал необходимо обращать внимание на следующие моменты:

• место рубки (лучше выбирать северные регионы);
• время рубки (прочнее будет дерево, срубленное в конце зимы — начале весны).

Расчет системы

Перед тем, как приступать к сборке конструкции своими руками, необходимо сделать расчет и правильно подобрать сечение всех элементов.

В зависимости от ширины здания и необходимого сечения стропильной ноги для проектируемого пролета, подбирают конструктивное решение стропильной системы.

Подбор сечения

При возведении дома профессиональными строителями по заранее подготовленному проекту выполняется расчет по двум предельным состояниям, который определяет высоту и ширину несущих балок по двум требованиям:

При строительстве частного дома своими руками расчет можно не выполнять, но необходимо учесть рекомендации в зависимости от пролета. Стропила на односкатной кровле всегда наслонные.

Монтируем мауэрлат

Из-за значительного веса кровельной конструкции не рекомендуется монтировать стропила непосредственно на несущие стены. Для равномерного распределения нагрузки и предотвращения деформации опор перед тем, как поставить стропила на баню, верхняя часть коробки оснащается мауэрлатом. Данное название применяется к прочному ровному брусу, имеющему сечение 100х100 мм или 150х150 мм. Его устанавливают поверх сруба, чтобы смягчить нагрузку на стены со стороны стропил.

Монтаж мауэрлата включает в себя следующие шаги:

1. Распиловка опорного бруса на небольшие участки, по числу скатов кровли. За длину мауэрлата берется длина бани.
2. Для пропитки мауэрлата используется антисептическая жидкость глубокого проникновения. Для достижения позитивного эффекта пропитку желательно нанести в два слоя.
3. Местом укладки мауэрлата выступает верхний ряд несущих стен. Для фиксации используются металлические шпильки или анкерные болты. Точки крепления необходимо расположить так, чтобы они попали в межстропильное пространство, так как крепить стропила на баню в таком случае будет намного удобнее.
4. После установки мауэрлата начинается сборка стропильной кровельной конструкции.

В тех случаях, когда баня выполняется в виде сруба, то роль мауэрлата выполняют верхние венцы, для фиксации которых используются металлические скобы. На сложных и тяжелых кровлях без мауэрлата обойтись не получается.

Как сделать и поставить стропила

Если проект бани предполагает наличие внутренней несущей перегородки, то применяется наслонная стропильная конструкция. В ее состав входит мауэрлат, вертикальные стойки, коньковый прогон и стропила. На стандартных постройках с несущими внешними стенами применяется более сложная висячая система, как делать стропила на баню.

Как правильно поставить стропила на баню своими руками:

1. Несущие стены по верхнему торцу оформляются опорным брусом и лежнем. Для их фиксации потребуются длинные металлические шпильки или анкерные болты.
2. Установка стоек поверх лежня. Для придания им вертикального положения во время установки используются специальные подпорки.
3. Укладка на стойках конькового прогона. По ходу этой процедуры нужно постоянно сверяться со строительным уровнем.
4. Установка стропил. Шаг установки – 60-120 см, что делает укладку утеплителя более удобной. Для фиксации стропил применяются гвозди, скобы, металлические накладки или ползуны.

Перед тем, как ставить стропила на баню, удобнее провести сборку ферм на земле. После этого готовая конструкция поднимается и устанавливается на мауэрлат.

Технология сборки

В случае если по проекту в помещении бани планируется внутренняя несущая стенки, то лучше сделать наслонную стропильную систему, складывающуюся из мауэрлата, вертикальных стоек, конькового прогона и стопил. В случае если несущими являются лишь наружные стенки, то вероятно установить лишь более сложную висячую систему. В общем монтаж стропил для крыши бани делают следующим образом:

• Сперва на верхний пояс несущих стен укладывают опорный брус, именуемый мауэрлатом, и лежень. Закрепляет его посредством долгих железных шпилек либо анкерных болтов.
• После этого на лежень устанавливают стойки. Дабы они на протяжении монтажа сохраняли вертикальное положение, их временно усиливают подпорками.
• На стойки укладывают коньковый прогон. Правильность монтажа подконькового бруса контролируют посредством строительного уровня.
• После этого устанавливают стропила с шагом 60-120 см, дабы комфортно было монтировать утеплитель. Фиксируют стропила м помощью гвоздей, скоб, железных накладок либо ползунов.

Выбор стропильной системы

Алгоритм крепления стропил во многом определяется типом стропильной системы. Баня в абсолютном большинстве случаев имеет небольшие размеры. Такие параметры, с одной стороны, упрощают и удешевляют стропильную систему, а с другой стороны, ограничивают выбор различных вариантов ее обустройства. В настоящее время для бань чаще всего используются следующие типы крыш и стропильных систем.

Стропила односкатной крыши

Таблица. Типы стропильных систем для бани.

Способов крепления стропил существует довольно много, каждый мастер на месте определяется с решением, при этом принимаются к сведению особенности строения, пожелания застройщиков и квалификация исполнителя. Но самый важный фактор, влияющий на окончательное решение – выбранный метод фиксации стропильной системы должен быть максимально надежным.

Крыша с висячими стропилами

Варианты устройства стропильной системы двускатной крыши бани

Какие бывают крыши?

Какая крыша для бани подходит лучше всего? Если было принято решение строить баню своими силами, то пришло самое время задуматься о том, какой будет кровля у будущего строения.

Существует множество моделей крыш для различных построек, но для такого простого и небольшого строения как баня, нет смысла выбирать сложную конфигурацию кровли.

Самыми подходящими являются простые варианты конструкций:

• односкатная;
• двухскатная.

Каждая из этих конструкций имеет свои преимущества, и однозначного ответа на вопрос «какая крыша лучше?» — просто не существует.

Каждый должен совершить выбор самостоятельно. В данной статье изложены плюсы и минусы этих видов кровельных конструкций.

Односкатная кровля идеально подходит для небольших построек, которые чаще эксплуатируются в теплое время года.

Устройство такой крыши достаточно простое. Этот вариант стоит выбрать в том случае, если вы впервые занялись строительством самостоятельно.

Здесь вероятность допустить технологические ошибки, которые существенно повлияют на срок службы и безопасность строения — меньше.

При устройстве односкатной кровли чердачное помещение имеет очень скромные размеры, либо отсутствует вовсе.

Конечно, при строительстве бани чердак не является необходимым помещением, но не стоит забывать о том, что тот объем воздуха, который наполняет помещение под кровлей строения, играет значимую роль в энергоэффективности и обогреве дома.

Отказавшись от чердака в здании, вы заведомо лишаете его пары градусов температуры в холодное время года.

Однако если баня будет использоваться только в летний период, то этот момент не имеет значения.

Односкатная крыша отличается простотой устройства и более дешевой стоимостью. Для нее требуется меньше материала, чем для двухскатной. Ее возведение значительно легче и быстрее.

Единственной сложностью, которая может возникнуть при устройстве каркаса, является выбор необходимого угла наклона.

Слишком острый угол потребует дополнительных расходов на материалы, к тому же такая крыша будет не очень эстетично смотреться.

Устройство двухскатной крыши отличается возможностью обустроить чердачное помещение.

Дополнительную площадь можно использовать для хранения инвентаря, а также для сушки веников и полотенец в холодное время года.

Если площадь помещения позволяет, то можно устроить мансарду, с которой будет открываться вид на окрестности.

Такая комната для отдыха значительно повысит удобство бани и будет оценена по достоинству.

Монтаж двускатной крыши требует большего количества материалов, да и времени на возведение потребуется значительно больше.

Помимо материалов для каркаса и настила кровли, потребуются качественные утеплители.

Однако тот факт, что баней можно будет пользоваться всегда, независимо от времени года и погоды за окном, сполна компенсирует эти затраты.

Устройство двускатного каркаса крыши

К монтажу каркаса кровли можно приступать после того, как поставлены несущие стены.

Традиционно бани строятся на основе сруба из цилиндровых бревен. В последнее время набирает популярность строительство бань и других придомовых построек из пеноблоков и кирпича.

Оба варианта имеют свои плюсы и минусы, хотя на этапе возведения кровли, они не имеют особого значения.

После того как поставлены капитальные стены, можно приступать к возведению каркаса кровли.

Видео:

Пиломатериалы, предназначенные для устройства крыши, нужно обработать средствами препятствующими возгоранию.

Это необходимо сделать еще до начала кровельных работ. Такой этап повысит огнебезопасность всего строения.

Конструкция стропильной системы зависит от выбранного типа крыши. Стропила на баню опираются на мауэрлат (при его наличии) или на верхние бревна сруба.

Сюда же крепятся и балки перекрытия, связывающие каркас строения

Перед тем как возвести стропильный комплекс, важно убедиться, что бревна верхнего венца находятся в одной плоскости

Одинаковая высота позволит равномерно распределить нагрузку, действующую на стены и фундамент здания.

Крепление стропил к брусу или мауэрлату может делаться двумя способами:

• скользящим;
• упорным.

При скользящем способе, в верхнем бревне или мауэрлате вырезаются пазы, с учетом угла наклона будущей крыши.

При укладке стропила опираются на эти места и выходят за пределы стен, образуя собой стреху. Для крепления стропил применяются специальные шарнирные соединения.

Этот способ используется чаще на свежем срубе. Такое крепление позволяет избежать деформации крыши при естественной усадке строения.

Если балки перекрытия еще не установлены, то потребуется сделать стяжки. Они будут выполнять функцию перекрытия и не дадут стропилам сместиться.

Стяжки крепятся к стропильной ноге с обеих сторон. Длина стяжки равна расстоянию между двумя противоположными стропилами.

Их количество должно быть вдвое больше количества стропильных пар.

При упорном способе с внутренней стороны мауэрлата делается скос, в который упираются стропила.

Если решено поставить крышу таким способом, то для устройства свеса используются доборные доски – кобылки.

Балки перекрытия устанавливаются прямо на опорные бревна, непосредственно под стропилами или между ними.

При устройстве двухскатной крыши на бревна верхнего венца, над которыми будут располагаться фронтоны крыши, монтируется лежень.

Сверху над ним при помощи стоек устанавливается коньковый прогон. Стропила крепятся к нему с помощью металлических пластин и уголков.

Видео:

Для крепежа можно использовать гвозди или шурупы. При покрытии кровли, для того чтобы закрыть зазор между двумя разнонаправленными плоскостями кровельного материала, применяют двускатный конек.

Сверху на поставленный стропильный комплекс нужно набить обрешетку – рейки, расположенные поперек стропильных ног.

Впоследствии к ней будет крепиться кровельный материал. На этом монтаж каркаса можно считать законченным и переходить к настилу кровли.

Стропильная система

Когда я был помощником плотника, я восхищался умениями кровельных плотников. Они без всяких усилий делали сложных вырезы на стропилах каркасного дома, зная лишь только размеры крыши. Это озадачивало меня. В те годы я пытался повторить их действия, но меня раз за разом настигала неудача. Тогда старший плотник взял меня с собой на одну из крыш и помог мне разметить и разрезать стропильную систему с помощью плотницкого угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, купить можно на Амазоне, Ларри Хоун использовал в своем фильме именно такую – прим. переводчика).

Этот опыт вдохновил меня на овладение искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что стал мастером этого дела, но я проделал длинный путь и немного разобрался в том, как правильно это делать.

Для более комфортных подсчетов вам пригодится строительный калькулятор или специальное приложение для смартфона.

Выбор кровельного покрытия для крыши в три ската

К вопросу монтажа финишного покрытия на трёхскатную кровлю стоит подходить ответственно. Игнорируя этот совет, не получится добиться оригинальности в облике крыши.

Не секрет, что трёхскатные крыши вовсе не представляют собой нечто новое. Раньше их строили на традиционных рубленых домах на севере России. Правда, будучи застеленными современными кровельными покрытиями, трёхскатные крыши обрели вторую жизнь.

Выбирая материал для крыши из трёх скатов, надо иметь в виду, что кровля такой конфигурации строится не только ради практичности, но и ради эстетичности. Поэтому самый удачный вариант финишного покрытия кровли с нечётным количеством скатов — это черепица. Она может быть любой: керамической, композитной и металлической.

Трёхскатная крыша привлекает внимание, даже если она покрыта недорогой металлической черепицей

Если необходимо красиво покрыть трёхскатную кровлю, черепицу не сможет заменить ни один материал

Нюансы при строительстве сарая

При строительстве крыши сарая стропильные ноги крепят к несущим стенам или к мауэрлату. Для увеличения длины применяют так называемые кобылки – бруски для свеса.

В зависимости от типа постройки используют три вида стропильных ног. Они по разному передают нагрузку стенам и фундаменту:

• Скользящие стропила применяют для строительства сарая из бруса.

  Верхняя их часть закреплена жестко. Нижняя – имеет свободное крепление на металлический элемент (так называемую скользячку).

  Такой крыше не страшна усадка здания. Она имеет возможность опуститься, не деформируясь.

• Наслонные стропила ставят на кирпичную или блочную конструкцию, имеющую внутренние перегородки. Такая конструкция плохо адаптирована под нагрузки.
• Висячие стропила не имеют дополнительных опор. Всю нагрузку они передают внешним стенам. Стропильную ферму собирают на земле и поднимают наверх уже в готовом виде.

Во время монтажа стропильных ног сначала устанавливают фронтонные и тыльные, а потом, ориентируясь на протянутую леску, и остальные.

Затем устанавливают дополнительные свесы (кобылки) и последней обрешетку.

Форма кровли

В роли бани обычно выступает небольшой сруб из бревна или бруса. В качестве материала для строительства рекомендуется использовать древесину сосны, кедра или лиственницы, обладающие целебными свойствами и высокой устойчивостью к влаге. Так как поверхность крыши имеет достаточно большую площадь, через нее уходит достаточно много тепла. Но если правильно сделать выбор конструкции стропил, то тепло будет сохраняться внутри нагретого помещения. Наиболее популярными видами крыши, которыми перекрывают сруб, считают:

• Односкатную. По сути каркас состоит только из мауэрлата и стропил, формирующих плоскость ее единственного ската. Рекомендованный уклон крыши такого типа для средней полосы России составляет 10-25 градусов. Главные плюсы односкатной кровли – простая, быстрая установка и экономия материалов. Недостатком этого варианта считают невозможность оборудования нормального чердачного помещения.

• Двухскатную. состоит из 2 плоскостей, расположенных под углом к основанию крыши и образующих узнаваемую форму. Стропила и затяжки образуют фермы в виде треугольника, устойчивые ко всем внешним воздействиям. Если сделать уклон в пределах 45-50 градусов, то снег, талая и дождевая вода будут самостоятельно соскальзывать с поверхности ската. Но на строительство такой конструкции требуется в 1,5 раза больше дерева на изготовление стропил и в 2 раза больше кровельного материала.

Технология строительства крыши бани

Основными элементам крыши являются мауэрлат, стропильная система, обрешетка и кровельный материал.

Мауэрлат

На первом этапе монтажа крыши устанавливается мауэрлат, который присоединяет стропильную систему к каркасу здания. Мауэрлат укладывают на готовые стены с помощью специальных анкеров. Если здание построено из бруса, то в качестве опорной балки используется верхний венец.

Учитывая, что мауэрлат, чаще всего, изготовлен из дерева, и под воздействием пара и влаги подвергается гниению, его необходимо тщательно изолировать любым водонепроницаемым материалом. Достаточно положить несколько слоев рубероида между стеной и мауэрлатом.

Стропильная система

Стропильная система — главный элемент крыши, основной задачей которого является удерживание и противостояние всем видам нагрузок. Правильно рассчитанные параметры стропил сделают крышу надежной и прочной.

Стропильная система для двускатной крыши.

Стропильная система для односкатной крыши.

Стропильная система представляет собой конструкцию из брусьев, связанных между собой таким образом, чтобы равномерно распределить внешнюю нагрузку, оказываемую на верхнюю часть здания. В зависимости от уклона и от площади крыши, кроме брусьев дополнительно используются перемычки, ригеле, распорки и прочие строительные элементы.

Различают два вида стропил:

— висячие: когда несущие опоры одной стороной соединяются друг с другом, а другой — упираются в стены;

Схема устройства висячих стропил

Схема устройства висячих стропил 2

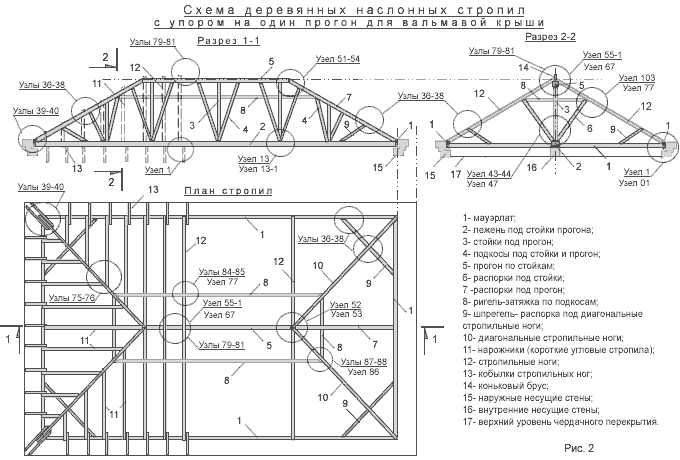

— наслонные, когда стропильные ноги упираются в мауэрлат и во внутренние стены здания.

Обрешетка

Обрешетка представляет собой брусья или доски, уложенные на стропильные ноги. К конструкции, которая укладывается перпендикулярно стропильным ногам, прикрепляется кровельный материал. Обрешетку монтируют из обрезной, необрезной или шпунтованной доски, ОСП-3 (ориентировано-стружечная плита) или ФСФ (фанера повышенной стойкости).

Кровельный материал

На рисунке можно рассмотреть, какой тип кровельного покрытия подходит под определенный угол наклона.

После подготовки обрешетки приступают непосредственно к укладке кровельного материала. Какой вид кровли выбрать, каждый решает в зависимости от своих материальных возможностей, от погодных условий, от типа бани.

Для того, чтобы рассчитать точное количество материала для вашей бани, воспользуйтесь нашими калькуляторами (перейдите по ссылкам ниже):

• Калькулятор односкатной крыши;
• Калькулятор двухскатной крыши.

Также тут есть пример расчета крыши.

Шифер — традиционный материал, проверенный временем и испытанный на практике. Уклон кровли под шифер — 12°. Материал имеет высокую прочность, устойчив к огню, быстро и просто устанавливается, к тому же имеет низкую стоимость. Со временем шифер покрывается лишайниками и мхом, поэтому его необходимо периодически очищать от наросших растений.

Ондулин легкий и удобный в монтаже, устанавливается под уклоном крыши от 5°, имеет гарантийный срок до 15 лет. Главное преимущество материала — легкость, однако со временем он меняет свой цвет, имеет крайне низкую морозостойкость (25 циклов), а при слишком высокой температуре может деформироваться.

Черепица — натуральный материал, устанавливается под уклоном кровли от 25° и имеет очень длительный гарантийный срок, до 30 лет. На самом же деле срок службы черепицы достигает 150 лет. Черепица хорошо поглощает звуки, обладает повышенной огнестойкостью, устойчива к низким температурам и поражает разнообразием оттенков и форм.

Цементно-песчаная черепица своими характеристиками похожа на натуральную черепицу и укладывается под уклоном от 20°. Материал может прослужить до 100 лет, обладает хорошими звукоизоляционными и морозостойкими свойствами, устойчив к высоким температурам. Время от времени поверхность такой черепицы необходимо очищать от наросшего мха.

Битумная черепица — популярный материал с отличными звукопоглощающими свойствами. Уклон кровли для такого материала от 12°, причем его можно устанавливать на любые типы крыш. Не бьется, не ломается при транспортировке. При этом имеет некоторые недостатки: материал невозможно установиться при температуре ниже 5°, дорого обходится стоимость крыши и ее монтаж.

Металлочерепица устанавливается под уклоном от 15°, служит от 15 до 50 лет, отличается быстрым и простым монтажом. Среди достоинств металлочерепицы — большой выбор цветов, простая конструкция, повышенная пожаробезопасность.

Профнастил имеет гарантийный срок от 15 лет, отличается удобным и простым монтажом, имеет простую конструкцию и хорошую пожаробезопасность. Можно подобрать необычные и яркие цвета.

Монтаж односкатной крыши для бани

При строительстве односкатной крыши необходимо создать такой угол уклона, чтобы в период дождей с плоскости кровли легко скатывалась вода, а в зимний период не накапливался снег. Таким образом, данный параметр должен составлять не менее 20°. Оптимальным считается угол наклона стропил в 35°, а для снежных районов – 45° и более .

Чтобы установка стропил была выполнена под требуемым углом, следует обеспечить необходимый перепад высот между опорами. Это можно сделать двумя способами :

• одна из стен должна превышать по высоте вторую;
• на одной стороне коробки здания монтируется опорная конструкция.

Первый вариант обычно применяется при строительстве своими руками стен из штучных материалов. Второй вариант пригоден для любых случаев: сооружение получает фронтон, зашитый досками или другим листовым материалом. Опорой под стропила служит прогон, закрепленный на стойках.

Стропила при возведении односкатной крыши перекрывают собой пролет по длине здания. Установка стропил без подпорок ведется при длине пролета до 4,5 метров. Чтобы сделать кровлю надежной, стропила монтируются с шагом 60 см (конкретный размер промежутка от расчетных нагрузок на кровлю и сечения материала). Если размер пролета превышает 4,5 метра, требуется установка подкосов .

При монтаже крыши своими руками стропила необходимо крепить верхним и нижним концом к опорному брусу. Чтобы обеспечить плотный контакт, в стропильной ноге следует сделать специальные вырезы. В качестве крепежных элементов применяются металлические пластины, гвозди, проволока.

При обустройстве односкатной кровли следует выполнить вынос стропильных ног за пределы каркаса на 30-50 см. Это позволит обеспечить защиту внешних стен от атмосферных воздействий.

Укладка мауэрлата

Конструкция крыши владеет большим весом, исходя из этого установка стропил не выполняется прямо на несущие стенки. Дабы равномерно распределять нагрузку и не допускать деформацию опор на верхний пояс коробки укладывают мауэрлат. Мауэрлатом именуют прочный, ровный брус сечением 100х100 мм либо 150х150 мм, монтируемый на сруб для смягчения давления на стены стропил крыши. Процесс монтажа этого элемента стропильного каркаса бани происходит следующим образом:

• Сперва опорный брус распиливают на отрезки нужной длины. Протяженность мауэрлата соответствует длине бани, а количество – количеству скатов крыши.
• После этого мауэрлат пропитывают антисептическими препаратами глубокого проникновения. Обработку выполняют в двукратной повторности, дабы обезопасисть дерево от грибка, плесени и гниения.
• Мауэрлат закрепляют на верхнем ряду несущих стен железными шпилькам либо анкерными болтами. Причем расположений точек крепления рассчитывают так, дабы они размешались между стропил.
• По окончании установки мауэрлатного бруса возможно переходить к сборке стропильного каркаса кровли.

Как построить односкатную: по материалу стен

Сказанное выше по поводу двускатной бани относится, отчасти и к односкатной. Только здесь для сруба не предусмотрено классического решения для такого вида крыши, а вот каркасная вполне способна претендовать на особость, потому что односкатный вариант очень ей подходит.

ВНИМАНИЕ! На сайте есть статья, целиком посвященная тому, как построить односкатную крышу. Там вы найдете расчеты и пошаговую инструкцию по возведению крыши бани своими руками.

Каркасную

Советы тем, кто хочет сам сделать каркасную баню, найдутся в этой статье.

Для возведения односкатной крыши вам понадобится поднять одну из стен (она станет коньковой и задаст угол наклона крыши). В видео ниже показано, что высота коньковой стены закладывается изначально, и наращивать ее не надо. В ролике демонстрируются этапы возведения каркасного строения бесчердачного типа, то есть потолок и есть крыша.

Однако стоит заметить, что односкатные крыши вполне могут быть и чердачного типа. Рекомендуем почитать книгу Миллера М.Р., Миллера Р. «Руководство по строительству каркасного дома и кровельным работам».

Те, кто в качестве стенового материала каркасного строения выбрал SIP-панели, могут воспользоваться ими же для покрытия крыши. Это рентабельно в том случае, если плоскость крыши по длине не превышает 5-6 метров. Но если делать каркасную баню с односкатной крышей, то это вполне реально. Остается только выбрать легкий кровельный материал и покрыть им кровлю снаружи.

Другие варианты

Во всех остальных вариантах у вас тоже будет либо продолженная выше стенка из основного материала, либо надстройка, возможно из дерева, которой вы образуете нужную высоту коньковой стены.

Ролики ниже не вполне относятся к нашей теме, но из них можно извлечь полезную информацию, которая поможет вам правильно сделать крышу на баню.

Здесь демонстрируется интересный способ крепления стропил к мауэрлату с помощью балки. Основа — стены из ячеистого бетона. Адаптировать эту идею, чтобы сделать односкатную крышу на баню своими руками можно следующим образом:

Сделать одну стену выше другой, на обе положить мауэрлат, как показано в ролике.

Затем на высокой стене закрепить доску, которая будет держать балки, параллельные земле.

На высокой стене закрепить стропила к балкам не получится, поэтому их придется подрезать и класть так, как описывалось в уже упоминавшейся нами статье.

Далее смотрите как гидроизолировать крышу:

Черед обрешетки и контробрешетки крыши:

Здесь ответы на то, чем крепить обрешетки:

Выбор автора для своей постройки — профнастил, здесь он показывает его крепление:

Однако не забывайте, что дождь будет громко барабанить по такой крыше, да и продержится она лет 10, не больше. Высоту он выбрал не кровельную, а стеновую (20 мм профиля), правда. А уже в скором времени столкнулся с неприятностью: закрытый пленкой профнастил собрал конденсат и уже начал ржаветь. И если с конденсатом было легко справиться, то качество листа не исправишь:

Так что будьте внимательнее при выборе материала, строя крышу бани!

Конечно, мы уже смешали теорию и практику, но все же дальше будет больше практического.

Типы стропильных систем

Из дерева можно собрать множество вариантов ферм и, соответственно, стропильных систем. Но всех их можно разделить на два типа: висячие и наслонные.

Висячие стропильные системы

Применяются для помещений без внутренних стен. Фермы, составленные из стропил, опираются исключительно на наружные стены, необходимости в дополнительной опоре нет. То есть висячими стропилами перекрывают один пролет, шириной 6-14 м.

Обязательной частью висячих ферм, кроме стропильных ног, соединенных вверху под углом, является затяжка – горизонтальная, соединяющая стропила балка. Затяжка становится основой «треугольника» фермы. В большинстве случаев она располагается снизу конструкции, соединяя нижние концы парных стропил. Но также используются схемы с приподнятой затяжкой. А также с ее видоизмененным вариантом – ригелем, который выглядит как приподнятая затяжка, но работает на сжатие, а не на растяжение, как истинная затяжка.

От наличия затяжки и ее расположения в ферме зависит необходимость использования мауэрлата. Если затяжка располагается у основания стропильных ног, то мауэрлат не нужен. При монтаже ферму опирают на наружные стены через имеющуюся затяжку, которая одновременно становится балкой перекрытия. Если же затяжка приподнята кверху или же вместо нее используется ригель, то в схему обязательно включается мауэрлат, как основа для крепления стропилин на верхних краях стен.

В качестве дополнительных элементов в висячей системе применяют бабки и подкосы. Они служат для упрочнения фермы, при перекрытии широких пролетов.

Бабка по своему виду напоминает вертикальную стойку, идущую от центра затяжки до верхней точки фермы (коньковой части). На самом деле бабка – это подвес, функция которого заключается в поддержке слишком длинной затяжки (более 6 м) и исключении ее прогиба.

В тандеме с бабкой, при еще большем увеличении длины затяжки, используют подкосы – диагональные балки. Их упирают одним концом в стропильную ногу, другим – в бабку. В одной ферме применяют два подкоса, с обеих сторон от бабки.

В дачных и небольших частных домах висячие стропила из дерева хороши тем, что позволяют устраивать просторные мансардные помещения без перегородок внутри. Конечно, речь идет о схемах, где отсутствуют подкосы и бабки. Их наличие возлагает на застройщика необходимость делить мансарду минимум на две комнаты.

Наслонные стропильные системы

Наслонная конструкция деревянных стропил применяется для помещений с внутренними капитальными стенами, которые служат дополнительной опорой для системы. При этом расстояние между наружными стенами (общий перекрываемый пролет) может быть в пределах 6-15 м.

Наслонные фермы, в обязательном порядке, состоят из стропильных ног, опираемых на наружные стены, и вертикальной стоки, опираемой на внутреннюю стену. При наличии двух внутренних стен в схеме может быть использованы две стойки.

В отличие от висячей, в наслонной системе обязательно присутствует мауэрлат, к которому крепятся стропильные ноги. Стойки врезаются в некое подобие мауэрлата – лежень. Это брус, укладываемый по верху внутренней опорной стены.

При пролете 6 м и менее используется простейшая наслонная ферма, состоящая из двух парных стропильных ног и стойки. Устройство деревянных стропил при увеличении пролета требует внесения в схему дополнительных деталей, таких как схватки и подкосы (подстропильные ноги).

Схватки похожи на затяжки в висячих системах, но они всегда располагаются выше основания стропильных ног. Основное назначение схватки – повышение устойчивости системы.

Для устойчивости предназначены и подкосы, которые также называются подстропильными ногами. Подкос поддерживает стропильную ногу, то есть, по сути, становится для нее дополнительной (третьей по счету, после мауэрлата и конькового прогона) опорой.

Наслонные деревянные стропила являются наиболее распространенными для частных жилых домов, коттеджей. Как правило, такие постройки имеют одну или несколько внутренних капитальных стен-перегородок, которые могут стать опорой и дополнительной поддержкой для прочной стропильной системы.

Процесс устройства потолочных балок

После возведения стен и перед возведением стропил устанавливаются потолочные балки. Два венца, которые находятся сверху, возьмут на себя роль основы для установки. Существует два способа устройства потолочных балок:

• Сквозные отверстия в венцах. Этот способ подразумевает выход концов всех балок на улицу, что делает стену открытой;
• Глухие отверстия в венцах. В этом случае все наоборот, поскольку концы всех балок находятся внутри бревен, что делает стену глухой.

Второй способ пользуется большей популярностью, нежели первый, ведь в первом случае балки, находящиеся на улице, подвергаются воздействию атмосферных осадков, что существенно снижает их надежность.

Похожие записи:

Как снять балконную дверь Правильная вентиляция в бане в парной своими руками Кирпичный столб: всё, что необходимо знать о технологическом процессе Выбираем узо для квартиры и дома Помповой насос для откачки воды Процедура установки фильтра аквафор для воды
