Как правильно рассчитать количество ступеней на лестнице

Оглавление

Характеристики и особенности

Тетива лестницы – это не только элемент, определяющий вид фиксации ступеней, но и предмет декора помещения, который не должен контрастировать с основной концепцией оформления.

По вариативности крепления ступеней к тетиве лестницы делят на следующие типы:

  1. С врезными и задвижными ступенями. Опорная балка имеет пазы, в которые вставляют проступи. Для того чтобы ее изготовить, не нужно обладать особыми профессиональными навыками. Основное требование – чёткость при разметке полотна опорной доски под места для выпиливания пазов.
  2. Со ступенями на уголках. Самый простой вид крепления. К планке пристреливают металлические уголки или деревянные бруски, которые служат опорой для проступей. Их также крепят на массивных болтах и металлических шпильках.
  3. С забежными ступенями. Используют в основном при монтаже винтовых лестниц или поворотных многомаршевых конструкций. Забежные ступени имеют коническую форму проступей, внешний край которых крепится к боковым планкам, а внутренний – к опорному столбу. Как правило, винтовые конструкции проектируются с одной тетивой, которую невозможно сделать своими руками, потому что она имеет очень сложную геометрическую форму.

В данном видео вы узнаете, как сделать тетиву:

Современные изделия отличаются большим разнообразием форм и дизайнов. К каждому виду предъявляют требования, зависящие от особенностей проектировки, основным из которых является безопасность.

Какие нормы прописаны в ГОСТ и СНиП?

Используя многолетний опыт строительства и проектирования лестниц. были созданы правила, выполнение которых гарантировало безопасность конструкции. Основным условием этих требований является: подбор определённого расстояния между ступенями для комфортного и свободного перемещения вниз и вверх. Существует определённая формула расчёта: 2-х+у=66–60 см. В этой формуле содержится формула безопасности: х+у=46, удобства – у-х= 12. В этих формулах значение х – расстояние по вертикали между поверхностями смежных ступеней, у- расстояние между их краями.

Современные строительные технологии позволяют шагнуть намного дальше в вопросах личной безопасности. Поэтому в планировании, монтаже лестничных проходов и ступеней, многие рекомендуют пользоваться нормами СНиП и ГОСТ.

Ниже приведены основные требования, при соблюдении которых не должно возникнуть травмоопасных ситуаций и проблем, при эксплуатации лестницы.

В здании, где имеет более 2 этажей, лестничный пролёт должен быть только один.
Разборные лестницы или трансформеры могут применяться только для чердачных или подвальных помещений.
Существуют определённые требования к ширине лестничного пролёта, она должна быть в пределах 80 см – 1,2 м. Это позволит свободно передвигаться одному человеку. Одним из основных требований остаётся равномерная ширина лестницы на всей её протяжённости.
В одном марше должно быть от 3 до 18 ступеней, если здание имеет общественное значение, то максимальное количество – 16 ступеней. Многие специалисты утверждают, то ступеней в пролёте должно быть нечётное количество. Это даёт возможность начинать и заканчивать подъем или спуск с одной и той же ноги.
Уклон, при подъёме, не должен быть меньше 4 градусов, и превышать 18 градусов.
Оптимальными параметрами высоты ступеней считаются 150–200 мм. Допускается разница в 5 мм. Это высота, на которую удобно поднимать ногу и пожилому человеку и маленькому ребёнку.
Ширина ступеней не должна быть более 250 мм, на чердачные и подвальные помещения – более 200 мм.
Согласно нормам СНиП и ГОСТа лестничные пролёты должны по ширине быть такими, как марши. Первая ступень от двери должна находиться на расстоянии не менее 1 метра.
Высота перил около 900 мм, допускаются 1100 мм. Обязательно необходимо предусмотреть наличие балясин, они должны устанавливаться в промежутках 100–150 мм

Это очень важно в домах, где проживают дети.

Общие требования к лестничным элементам

Нормативные документы описывают и параметры лестничных элементов — ступеней, ограждений, освещения. Опираясь на СНиП, спроектировать удобный для перемещения людей вниз и вверх по маршам объект. Поэтому при составлении проекта внутренних лестниц для многоэтажных зданий с большой проходимостью их соблюдение крайне желательно. При наличии ГОСТ требований к объекту строительства нормативные документы сопоставляются. В виду того, что лестничные элементы должны быть комфортными в эксплуатации и безопасными, их размеры делают следующими:

Степени.

Высота в пределах одного лестничного марша — не менее 12 см и не более 20 см. При этом разница в размерах ступеней не должна превышать 5 мм, иначе будет наблюдаться неравномерный уклон, что небезопасно при спуске. Ширина зависит от назначения строящегося здания. Если ведется проектирование лестниц для жилого многоэтажного дома, тогда ширина ступеней должна быть от 25 см (речь идет об основных межэтажных объектах). В общественных зданиях этот параметр уменьшен до 20 см. Если ступени имеют ширину 0.26 метра, тогда ее выступ должен быть равен 30 мм не более (можно меньше).

Клиновидные ступени.

Проступь от 10 см на внутренней границе полезной ширины клиновидных (забежных) степеней. Величина проступи увеличивается до 26 см (не менее) для маршевых лестниц.

Рис. 3. Схемы лестничных маршей со ступенями различных видов

Лестничные площадки.

Размеры площадок рассчитываются по полезной ширине примыкающих маршей. Они должны быть не меньше. Площадка должна иметь длину равную 2 размерам среднего шага взрослого человека. Физическая величина — 1.31-1.42 метра. Если лестничная площадка расположена перед парадным входом, тогда ее длина должна быть не менее метра. При расчетах площади элемента имеет значение тип входной двери, сторона открытия створок и размеры дверного проема, особенно при использовании распашных дверей. Лестничная площадка, в сторону которой открывается створка, делается шире и длиннее, иначе взрослому человеку будет неудобно и небезопасно проводить манипуляции с ней.

Ограждения.

Согласно требованиям, при проектировании лестниц между этажами нужно предусматривать ограждающие конструкции высотой от 90 см. Шаг между балясинами перил не больше 15 см. В многоквартирных жилых домах, где основной конструкцией будут пользоваться маленькие дети, высота ограждения должна быть от 1.2 до 1.5 м, а шаг между балясинами не более 10 см. Существуют требования и для входных крылечных конструкций. Если они рассчитаны на 3 и более ступеней, тогда высота ограждения должна быть не меньше 800 мм.

Рис. 4. Шаг между балясинами

Рис. 5. Расчет высоты ограждения

Следует соблюдать и требования к освещенности основных конструкций. СНиП требуют качественной освещенности ступеней, особенно первых и последних элементов марша. При наличии оконных проемов (согласно ГОСТ, если они размещены на уровне роста взрослого человека) нужно предусмотреть их ограждение.

В видеоролике ниже детальнее рассказано о требованиях к лестничным элементам. Рассказано, почему получены именно такие размеры и значения для перил.

Пример расчета

Допустим, расстояние от пола до потолка в комнате составляет 275 см. При этом желаемая высота ступени – 17 см. В этом случае количество подъемов будет равно 275/17 — 1 = 16.18 — 1 = 15.18. Округляем до целого числа, получаем 15 ступеней. Находим фактическую высоту подъема 275/16 = 17.2 см.

Теперь можно определить ширину ступени. А = 63 см – 2*17,2 см = 28,6 см, округляем до 29 см. Далее нужно определить проекцию на пол. Для этого ширину ступеней просто умножаем на их количество. В результате в нашем примере получается, что первая ступень должна отстоять от стены на 15*29 = 435 см. Зная высоту и проекцию, можно определить сначала тангенс tgA = 275/435 = 0,6321, а затем сам угол наклона A = 32 градуса 18 мин. Это не выходит за рамки допустимых параметров.

Нормы проектирования

При проектировании, помимо несущих нагрузок на опорные конструкции, очень важно правильно рассчитать оптимальные размеры ступеней лестницы, влияющие на комфортное и безопасное использование конструкции. К таким параметрам ступеней относятся:. К таким параметрам ступеней относятся:

К таким параметрам ступеней относятся:

  • ширина марша (длина ступеней);
  • ширина проступи;
  • угол наклона ступеней;
  • высота ступеней.

.Размеры ступенек необходимо рассчитывать, придерживаясь специально разработанных норм ГОСТов:

  • 8717.1-84 — Ступени железобетонные и бетонные. Конструкция и размеры;
  • 23120-78 – Лестницы маршевые, площадки и ограждения стальные.

Основные параметры приведенных выше ГОСТов:

  • Минимальная длина ступени 80 см на всем протяжении лестничного марша.
  • Высота ступени 160-180 мм, не должна различаться на всем протяжении более чем на 5 мм.
  • Ширина проступи не менее 250 мм, комфортная ширина определяется из расчета, чтоб на плоскости полностью помещалась стопа взрослого человека.
  • Свес проступи за подступенок должен быть в пределах 20-40 мм.

Большое количество травм люди получают вследствие эксплуатации лестниц с отступлением от указанных параметров.

Шаг ступени

Шаг взрослого человека при спокойной ходьбе составляет 600-640 мм. При подъеме по лестнице длина шага сокращается, и она составляет 430-470 мм, это сумма высоты и ширины ступеней лестницы.

В том случае если эта величина будет нижеуказанной, возникнут сложности при спуске по лестнице. При увеличении значения есть вероятность, что человек собьется с привычного шага и тем самым будет испытывать дискомфорт.

Высота ступеней лестницы в своем доме

Высота ступени напрямую зависит от угла наклона лестницы и числа ступеней в лестничном марше.

Размер ступеней лестницы в частном доме считается допустимым в диапазоне от 15 до 22 см, однако оптимальной высотой ступени является диапазон от 16 до 18 см.

Длина ступени

Длина ступени соответствует ширине марша лестницы, и для ее определения необходимо знать, для каких целей будет использоваться лестница и в каком помещении она находится.

Данные параметры одинаково относятся как к маршевым лестницам, так и к винтовым.

Как мы уже писали выше, минимальной шириной марша является величина 80 см. При такой ширине будет комфортно передвигаться одному человеку.

В том случае если предполагается переносить крупногабаритные предметы, а также для свободного встречного движения двух людей длина ступеней должна быть не менее 125-150 см.

Не маловажным критерием в выборе длины ступени является площадь помещения, в котором расположена лестница.

Для приставных, складных и чердачных лестниц стандартный размер ступеней в длину варьируется в приделах от 40 до 70 см.

Ширина ступени

Следующим важным параметром является ширина ступени. Данный показатель, как и высота ступени, зависит от угла наклона лестницы и числа ступеней в марше.

Комфортным размером считается показатель в 25-30 см. При таком значении проступь способна полностью вместить стопу взрослого человека. Допускается снижать данный показатель на технических лестницах с нерегулярным использованием.

В случае стесненных условий размещения лестницы возможно увеличение размера проступи за счет дополнительного свеса над подступенком, размеры этого свеса должны быть не более 40 мм.

Для забежных ступеней, используемых в поворотных и винтовых лестницах, также есть допустимые значения ширины ступени:

  • Минимальная ширина ступени в узкой части не должна быть менее 10 см.
  • Широкая часть не более 40 см.
  • Центральная часть по линии движения не менее 20 см.

На винтовых лестницах высота ступенек немного увеличена, по причине того что угол подъема на таких лестницах выше. На поворотных используется стандартная высота ступеней лестницы.

Минимальные и максимальные размеры ступеней и подступенков

Исходя из практического опыта установлено, что самые комфортные лестницы – это те, у которых две высоты подступенка плюс ширина проступи равняются среднему шагу человека. Средняя длина человеческого шага равна примерно 60 сантиметров.

Если представить это в виде формулы, то получится 2h + b = S (60-66 см) (формула Блонделя, 17 век). Существует еще две закономерности для подсчета оптимальных размеров:

  • «формула удобства»: b — h = 12. Это означает соотношение ширины проступи к высоте подступенка. Вычтя из ширины проступи высоту подступенка, получаем двенадцать в остатке.
  • «формула безопасности»: b + h = 46.

А что прописывает СНиП? Он оговаривает минимальные и максимальные размеры проступи и подступенка. Высота ступени должна быть от 150 до 200 миллиметров. При этом допускается колебание в размерах подступенка, но не более пяти миллиметров. Минимальная ширина проступи — 250 миллиметров. Для мансардных/подвальных лестниц — 200 миллиметров. Забежные ступени в своей средней части не должны быть меньше 250 миллиметров.

В таблице прописаны соотношения проступи (b) к подступенку (h) в двух размерных ситуациях:

На рисунке ниже показан комфортный шаг человека и рекомендуемые ширина и высота ступеней.

Расчет лестницы с площадкой и поворотными элементами

Прямые конструкции маршей занимают большое место при монтаже, поэтому в загородном доме или на даче, где нет больших площадей, для экономии пространства применяют изделия с поворотными площадками или винтовые. Расчёт таких сооружений не сложнее прямых, если учесть следующие моменты:

  • Площадка является продолжением марша с сохранением высоты ступени.
  • Габарит площадки равен ширине марша, но для поворотных видов на 180о этот параметр должен увеличиваться и должен быть не меньше 130 см.

Размеры среднестатистической поворотной лестницы

В нашей статье “Строим лестницу на 2-й этаж с поворотом” вы можете более детально познакомиться с данным вопросом.

При  наличии в проекте забежных ступеней следует учитывать, что:

  • При повороте на 90о оптимальное количество ступеней составляет 3.
  • Все элементы ступеней в виде клина должны входить в квадрат плоскостной проекции.
  • Ширина забежных ступеней не должна превышать 40 см.
  • Радиус поворотной кривизны элементов составляет от 30 см.
  • Размер проступи не превосходит 10 см.

При расчёте винтовых лестниц следует учитывать:

  • Перемещение производится вокруг столба.
  • Размер ступеней различается по форме (трапеция, клин).
  • Средний размер ступени по ширине не должен превышать 20 см.

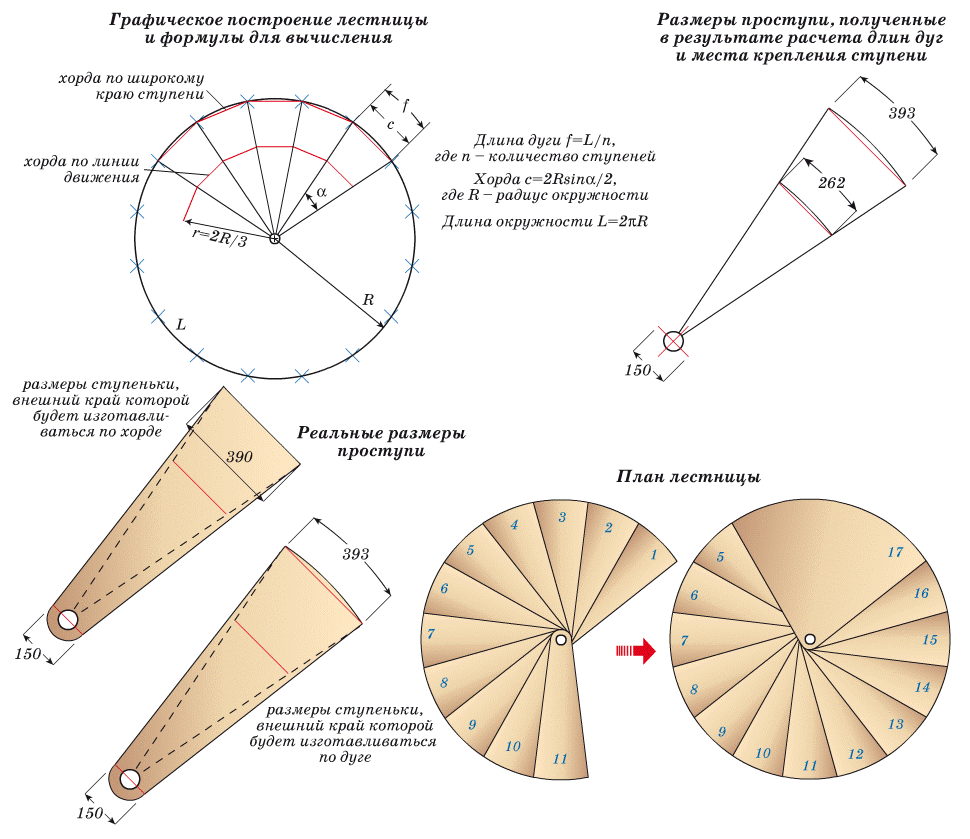

Расчет среднестатистической винтовой лестницы

Кроме того, создание винтовых лестниц своими руками имеет ряд других нюансов, которые важно учитывать

Параметры лестницы с поворотом 180 градусов

Рис. 1 Общий чертеж лестницы

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма — как правило определяется высотой этажей Вашего дома
  • X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
  • P — ступеней на нижней тетиве — количество ступеней до площадки, зависит от Ваших предпочтений и геометрических характеристик дома

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Высота ступеньки по ГОСТу — или какой смысл в нормативах

Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.

Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?

Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.

Формула идеальной лестницы

Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.

При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:

  • h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
  • b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.

Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.

Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).

Нормативные требования к проектированию и устройству лестниц

Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.

Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.

Общие требования

К ним относятся следующие пункты:

  • Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
  • Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
  • По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.
  • Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
  • Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.

Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.

  • На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
  • Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.

Требования к ступеням

Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.

Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.

Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться

  • Оптимальная высота ступени по стандартам – 15-20 см.
  • У забежных ступеней узкая сторона должна быть не менее 10 см.
  • Выступ (навес) ступени не должен быть более 3 см.
  • Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
  • Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.

Заключение

Высота ступеньки по ГОСТу – или какой смысл в нормативах Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.

Ширина эвакуационной лестницы для разных типов зданий

Ширина эвакуационной лестницы для различных зданий прописана в СНиП. Она должна быть оптимальной для обеспечения безопасного выхода из здания определенному количеству человек.

Для разных типов зданий ширина лестниц своя и может составлять:

  • 135 мм;
  • 120 мм;
  • 90 мм.

Первая ширина лестниц используется для зданий, если численность человек на этаже составляет больше 200. Такие эвакуационные лестницы устанавливают в кинотеатрах, клубах, санаториях и больших больницах.

Лестницы шириной в 120 мм устанавливают для других общественных зданий. Такие лестницы не предназначены для эвакуации большого количества людей. А лестницы с шириной 90 мм предназначены для остальных случаев.

Ширина лестничной площадки должна быть не меньше ширины марша: такой же или больше.

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

Выполнение замеров и конструирование

Лестница — конструктивный элемент здания, но при возведении частных домов о ней задумываются, чаще всего, только после окончания общестроительных работ.

Для того, чтобы смонтировать лестницу в уже готовый каркас здания, понадобится провести следующие мероприятия:

  1. Выполнить обмерные работы;
  2. Подобрать размеры проступи и подступенка, ширину лестницы;
  3. Сделать эскиз.

Обмерные работы включают в себя:

  1. проверить горизонтальность перекрытий с помощью уровня;
  2. проверить перпендикулярность стен с помощью угольника;
  3. выяснить высоту помещения и толщину перекрытия с помощью рулетки или дальномера;
  4. измерить основные размеры в плане, необходимые для построения чертежа (длина и ширина помещения, привязка будущей лестницы к стенам).

Для выполнения измерений необходимо иметь:

  1. рулетку или дальномер;
  2. угольник;
  3. строительный уровень.

При использовании рулетки понадобится дополнительная пара рук, измерения с помощью дальномера можно выполнять в одиночку.

Чтобы без проблем вписать лестницу со стандартными размерами? высота этажа должна быть кратна 0,15 метра. Чаще всего в жилых зданиях она составляет 2.7, 3.0 или 3.3 метра. Высота этажа — это сумма высоты помещения в чистоте и толщины перекрытия, иными словами, расстояние от пола одного этажа, до пола следующего.

Рассчитать количество ступеней очень просто, нужно высоту помещения разделить на высоту подступенка. Получившееся число необходимо округлить в большую сторону, это значит, что если получилось, например число 18.7, то количество ступеней лестницы будет равным 19.

При устройстве стандартной маршевой лестницы получившееся количество ступеней следует разделить на два марша, необязательно одинаковых. Главное, чтобы количество ступеней в одном марше не было меньше трёх и больше шестнадцати.

Например. принято решение использовать ступени шириной 30 см и высотой 15 см. Ширина двухмаршевой лестницы принимается 90 см. Так для высоты помещения 2.7 м и толщины стандартного перекрытия из железобетонных плит с цементно-песчаной стяжкой 0.3 м получится такой расчёт:

  • (2.7+0.3):0.15=20 шт. — всего ступеней;
  • 20:2=10 шт. — ступеней в одном марше;
  • 10*0.3=3 м — длина одного лестничного марша;
  • 3+0.9 = 3.9 м — длина всей лестницы с учётом минимальной ширины площадки;
  • 0.9*2=1.8 м — ширина лестницы.

При проектировании лестницы в жилых многоквартирных зданиях нормы пожарной безопасности требуют устройства зазора между лестничными маршами не менее 10 см, это значит, что к получившейся ширине лестницы нужно добавить еще 0.1 м.

Результатом работы должен стать чертеж с изображением будущей лестницы в плане и в разрезе. Такой эскиз можно выполнить вручную на миллиметровой бумаге.

Выполнить проект лестницы для частного дома самостоятельно вполне посильная задача.

Для этого потребуется выполнить несколько несложных задач:

  1. Определиться с материалом лестницы;
  2. Выбрать размеры ступеней;
  3. Выполнить необходимые замеры;
  4. Рассчитать габариты конструкции;
  5. Нарисовать эскиз.

Конструирование лестницы для общественного или многоквартирного жилого здания более сложная задача, которая должна выполняться на стадии проектирования всего дома, поэтому лучше доверить такую работу профессионалам.

  • Мансардная крыша — расчет
  • Как рассчитать лестницу на второй этаж
  • Крыша для бани своими руками
  • Козырьки из поликарбоната своими руками
  • Проект бани 6х6 с мансардой
  • Ворота для гаража своими руками
