Как повысить напряжение в сети частного дома

Высокое сетевое напряжение: факты

Согласно ГОСТу, «отклонения напряжения в точке передачи электрической энергии не должны превышать 10% номинального или согласованного значения напряжения». Норма качества электроэнергии — 220 вольт. Следовательно, если напряжение в розетке выше 242 вольт, то такая ситуация не является нормальной. Это проблема, которую нужно решать.

• Некоторые факты о высоком сетевом напряжении
• при работе на повышенном напряжении уменьшается рабочий ресурс блоков питания бытовой техники (особенно импортной) при повышении напряжения до 250 вольт срок службы бытовой техники уменьшается примерно наполовину
• значительное превышение уровня входного напряжения приводит к выходу техники из строя, нередко — к возгоранию
• наиболее чувствительные к высокому напряжению — электроника и все приборы с электронным управлением
• при повышенном сетевом напряжение расход электроэнергии увеличивается

На генераторе

На второй картинке видно как стоит диод, но с такой длиной проводка это не очень удобно — все внатяг. Лучше сделать длину провода примерно 2см от диода — так на мой взгляд будет проще вставлять в разъем РН генератора.Насколько я помню, у меня стоит диод К223 , т.е. он кремниевый. Поднимает напряжение примерно на 1,3 В.

Поправлю сам себя —  проверил по справочным данным в Интернете что из себя представляет диод К223 — должен сказать, что сильно ошибся, указав именно такое название. На самом деле есть диоды КД223 и Д223, но у них корпуса совсем другие.

Однако на приведенных мной фотках скорее всего в изоленту замотаны диоды Д214 или Д242 (могут быть разные буквы после цифр), вот такой корпус(резьба М6) :

Кто виноват – поставщик или потребитель?

Первым делом выясняем, кто виновник недостаточного напряжения. В многоквартирном доме сделать это очень просто, достаточно спросить соседей, нет ли у них подобной проблемы. Если нет, причину ищем у себя. В частном секторе опрашиваем людей, чьи дома подключены к той же фазе. Смотрим на электролинию, запоминаем, от каких проводов идет отвод к собственному дому, ищем дома, запитанные от таких же проводов. Можно также отключить все приборы, измеряем напряжение. Если оно нормальное, а после включения нескольких приборов падает – причина кроется в доме.

Если напряжение падает именно в доме, то причины следующие:

1. Недостаточное  на вводе. Тонкий провод является причиной низкого напряжения в  сети, особенно при предельнойнагрузке
2. Подгорел контакт на вводе, образуется дополнительное сопротивление, отчего падает напряжение. Потери могут быть значительными.
3. Некачественное выполнение ответвления провода от линии к дому. Плохой контакт на скрутке повышает сопротивление, и все происходит подобно предыдущему случаю.

Падение напряжения сопровождается выделением тепла. При недостаточном сечении проводки это не страшно, так как тепло равномерно распределяется по всей длине проводки. Если плохие контакты, последствия могут быть самыми неприятными. Это место будет интенсивно нагреваться вплоть до того, что перегорит проводка, но возможен и пожар. Если проблемы с напряжением связаны с энергокомпанией, то кажется, будто решить этот вопрос легко, стоит лишь написать заявление.

На самом деле все обстоит сложнее, часто поставщики оставляют без внимания пониженное напряжение в сети, потому что это связано с проведением дорогостоящих работ на ЛЭП. Возможно, что в связи с возросшим потреблением электричества, трансформатор подстанции перегружен, и требуется его замена. Случается, что провода ЛЭП проложены очень давно, и теперь их сечение неспособно удовлетворить возросшие потребности, необходимо проводить реконструкцию. Еще одна распространенная причина – неравномерное распределение нагрузки по фазам трансформатора.

Причиной пониженного напряжения может быть устаревшее оборудование ЛЭП

Проводники с малым сечением характерны чаще для садоводческих товариществ, но и для частного сектора города существует такая проблема. Дело в том, что несколько десятков лет назад на ЛЭП использовали дешевый сталеалюминиевый провод. Он тогда удовлетворял имеющиеся потребности, а теперь они значительно возросли. Сечения провода 16 мм2 уже не хватает. Характерным признаком низкой мощности трансформатора или недостаточного сечения проводников является пониженное напряжение днем и его повышение до нормального ночью.

Доказать, что трансформатор имеет недостаточную мощность или неправильно распределена нагрузка по фазам, практически невозможно. В какое-то время может наблюдаться перегрузка сети, затем исчезать. Явление просадки напряжения имеет непостоянный характер, и потребителям зачастую приходится решать проблему самостоятельно. Писать энергокомпании жалобу нужно, но и самому что-то придется делать.

Сноски

1) Существует ряд схем, например, делители напряжения, параметрические и компенсационные стабилизаторы, позволяющих изменить величину постоянного напряжения без дополнительных преобразований. Однако эти схемы принципиально не могут увеличить напряжение. Кроме того, их КПД напрямую зависит от соотношения входного и выходного напряжения и может оказаться недопустимо малым.

2) Математическая конструкция «dΦ/dt» означает «первая производная магнитного потока Φ по времени t». Она показывает, на какую величину (dΦ) изменился магнитный поток Φ за время (dt), при условии, что интервал наблюдения стремится к нулю (dt → 0). Если магнитный поток за время dt не изменился (dΦ = 0), то и первая производная будет равна нулю.

3) На самом деле, магнитные процессы в трансформаторе намного сложнее. В частности, магнитный поток Φ не может резко измениться. Поэтому сразу после подключения обмотки трансформатора к источнику постоянного напряжения магнитный поток будет нарастать в течение некоторого времени, что приведет к появлению ЭДС, однако рано или поздно она исчезнет.

4) Мерцание света при освещении вращающихся объектов может привести к стробоскопическому эффекту – когда кажется, что объект неподвижен, в то время как он вращается с большой скоростью. Это явление может быть как полезным (используется, например, в электропроигрывателях для установки скорости вращения диска), так и опасным для жизни (например, при освещении рабочих мест станков).

5) Это справедливо для мощностей больше 1 кВт. При меньших мощностях дешевле использовать однофазные системы.

Ключевые моменты

В сети с трехфазной, данные фазы обладают сдвигом в сто двадцать градусов. Если в трёхфазной сети нужно повысить номинальное значение напряжения, сделать это можно с помощью обычного трансформатора повышения.

Мы же говорим о том, чтобы не просто повысить количество Вольт, а из однофазной получить сеть трехфазную.

Есть несколько основных вариантов, позволяющие повысить эту операцию:

Инвертор. Это электронный преобразователь, который может помочь решить проблемы с тем, чтобы повысить напряжение.
Подключить две дополнительные фазы.
Использование трансформатора трехфазного

Обратите внимание, что мощность в этом случае скорее всего снизится.

Проверьте, возможно, Вы можете подключить устройство к сети на одну фазу, не потеряв при этом мощность. Чтобы понять, обладаете ли Вы такой возможность, рассмотрите таблички на двигателе.

Некоторым устройствам необходим конденсатор для запуска, но они рассчитаны на работу в электросети как с двумя, так и с тремя фазами. Некоторые умельцы могут отыскать концы обмотки, изменяя её, но это довольно трудоёмкий процесс.

Общие организационные вопросы: что обсуждать с поставщиком электроэнергии

Приступать к обсуждению возникших проблем следует только после того, как окончательно стало ясно, что у владельца здания все выполнено надежно и его вины нет.

Это же должны подтвердить соседи, у которых не решены аналогичные вопросы. Действовать лучше сообща. Обращаться следует в различные инстанции власти с письменными заявлениями, но начать необходимо с поставщика. Он в первую очередь должен обеспечить качество подводимой электроэнергии.

Однако, как показано выше, этот процесс, скорее всего, растянется на длительный срок. Владельцу дома до его решения придется принимать самостоятельные меры.

Упало напряжение в доме до 160 Вольт

Напряжение в электросети 160–180 вольт очень распространённая проблема, которая знакома многим владельцам частных домов и коттеджей. Такого слабого напряжения недостаточно даже для нормального функционирования осветительных приборов.

Кто является виновником проблемы определить очень просто. Если недостаточное напряжение подаётся на линию электропередач, то вина ложится на поставщика услуги, а если проблема отмечается лишь на ответвлении к частному дому, то ответственен за это лишь потребитель.

Проверить в чём именно кроется причина недостаточного напряжения можно самостоятельно, обратившись к соседям близлежащих домов. Если аналогичная проблема их не беспокоит, тогда совершенно ясно, что просадка напряжения происходит именно на ветке от линии электропередач к дому.

Основным признаком неисправности ввода электроэнергии является резкое падение напряжения при одновременном включении в сеть приборов с высоким энергопотреблением. Всем знакома ситуация, когда приборы отключаются или выбивает автоматы на щитке.

Причины снижения напряжения на вводе и её устранение

Во-первых, напряжение может падать из-за слишком маленького сечения (толщины) проводов. Тонкие провода не способны выдержать большую нагрузку.

Во-вторых, просадка может отмечаться из-за плохого контакта на ответвлении. Такой контакт образует излишнее сопротивление в сети, из-за которого и снижается конечное напряжение.

Опасность таких неисправностей заключается в излишнем нагревании проводов или места, где располагается плохой контакт, которое образовывается за счёт потери напряжение в сети. Раскалённый неисправный контакт может впоследствии привести к полному обесточиванию дома либо к возгоранию.

Очень часто место соединения линии электропередач и отвода соединяется обычной скруткой, что является крайне небезопасным вариантом. В таком случае от полноценного пожара хозяев дома спасает лишь естественное охлаждение проводов.

В идеале соединяться ЛЭП и ввод должен с помощью зажимов, которые безопаснее и надёжнее всех остальных вариантов соединений. Однако зачастую даже заводские зажимы могут приходить в негодность и образовывать искры и тепло, которые наблюдаются при максимальной нагрузке на проводку. Безусловно, обнаружив неисправность, зажим нужно срочно заменить.

Иногда неисправность контакта обнаруживается на устройстве, которое соединяет щиток дома и провода ответвления. В таком случае устранить потерю напряжения можно лишь путём замены этого устройства.

Низкое напряжение на линии электропередач

Просадка напряжения на линиях электропередач, за которые несёт ответственность поставщик электроэнергии, может наблюдаться в случае:

1. Перенапряжение на подстанции.
2. Недостаточное сечение проводов на линии.
3. Неравномерное распределение нагрузки фаз на подстанции.

Сегодня, когда уже практически все старые подстанции заменены на новые, возникновения перегрузки на них практически невозможно. Это связано с установкой на современных моделях эффективной релейной защиты. Устаревшие подстанции остались работать лишь в самых отдалённых деревнях и населённых пунктах. Устранение просадки из-за перегрузок возможно лишь путём замены непосредственно подстанции.

Спад напряжения из-за неравномерности нагрузки фаз на подстанции – явление нестабильное, которое доказать жителям частного сектора будет очень непросто.

Недостаточное сечение проводов линий электропередач чаще всего становится причиной низкого напряжения. Дело в том, что долгое время такие провода выбирались для оснащения из-за своей небольшой стоимости.

Несколько десятков лет назад такого сечения проводов было вполне достаточно для нормального энергоснабжения частного сектора. Теперь, когда практически всё работает на электричестве, провода стали не выдерживать подобных нагрузок и требуют замены. Подобная проблема особенно проявляется днём, когда все жители одновременно пользуются электроприборами, а ночью ситуация стабилизируется.

Безусловно, решением проблем на линии электропередач должен заниматься непосредственно поставщик коммунальной услуги, но, к сожалению, многие жители частного сектора живут с недостаточным напряжением годами, ведь стоимость замена подстанции или проводов очень дорого. Единственным решением таких проблем может стать лишь коллективное письмо, в которое должна входить не только просьба о решении вопроса, но и напоминание о качестве предоставляемых услуг энергоснабжения.

В тандеме с данной статьей полезно ознакомиться с видео-дополнением:

Распределительный щит. Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

volt-index.ru

Повышение постоянного напряжения

Общий принцип увеличения постоянного напряжения в произвольное число раз

Трансформаторный способ увеличения напряжения не может применяться в сетях постоянного тока. Поэтому при необходимости решения этой задачи используют более сложные устройства, в основу функционирования которых положена следующая схема: постоянный входной ток используется для питания генератора, с выхода которого снимают переменный сигнал. Переменное напряжение увеличивают тем или иным образом, после чего выпрямляют и сглаживают для получения более высокого постоянного.

Структурная схема такого преобразователя показана на рисунке 5.

Рисунок 5. Обобщенная структурная схема повышающего преобразователя

Отдельные разновидности схем отличаются между собой:

• формой сигнала, снимаемого с выхода генератора (синусоидальное или близкое к нему, пилообразное, импульсное и т.д.);
• принципом увеличения генерируемого напряжения (трансформатор, умножитель);
• типом выпрямления и сглаживания напряжения перед подачей его на выход устройства.

В продаже доступны микроэлектронная элементная база, которая позволяет собирать преобразователи данной разновидности при наличии даже начальных навыков радиомонтажника.

Повышение переменного напряжения

Повысить переменное напряжение можно двумя способами – использовать трансформатор или автотрансформатор. Основная разница между ними состоит в том, что при использовании трансформатора есть гальваническая развязка между первичной и вторичной цепью, а при использовании автотрансформатора её нет.

Интересно! Гальваническая развязка – это отсутствие электрического контакта между первичной (входной) цепью и вторичной (выходной).

Рассмотрим часто возникающие вопросы. Если вы попали за границы нашей необъятной родины и электросети там отличаются от наших 220 В, например, 110В, то чтобы поднять напряжение со 110 до 220 Вольт нужно использовать трансформатор, например, такой как изображен на рисунке ниже:

Следует сказать о том, что такие трансформаторы можно использовать «в любую сторону». То есть, если в технической документации вашего трансформатора написано «напряжение первичной обмотки 220В, вторичной – 110В» – это не значит, что его нельзя подключить к 110В. Трансформаторы обратимы, и, если на вторичную обмотку подать, те же 110В – на первичной появится 220В или другое повышенное значение, пропорциональные коэффициенту трансформации.

Следующая проблема, с которой многие сталкиваются – низкое напряжение в электросети, особенно часто это наблюдается в частных домах и в гаражах. Проблема связана с плохим состоянием и перегрузкой линий электропередач. Чтобы решить эту проблему – вы можете использовать ЛАТР (лабораторный автотрансформатор). Большинство современных моделей могут как понижать, так и плавно повышать параметры сети.

Схема его изображена на лицевой панели, а на объяснениях принципа действия мы останавливаться не будем. ЛАТРы продаются разных мощностей, тот что на рисунке примерно на 250-500 ВА (вольт-амперы). На практике встречаются модели до нескольких киловатт. Такой способ подходит для подачи номинальных 220 Вольт на конкретный электроприбор.

Если вам нужно дёшево поднять напряжение во всем доме, ваш выбор – релейный стабилизатор. Они также продаются с учетом разных мощностей и модельный ряд подходит для большинства типовых случаев (3-15 кВт). Устройство основано также на автотрансформаторе. О том, как выбрать стабилизатор напряжения для дома, мы рассказали в статье, на которую сослались.

Электропроводка в частном доме: скрытые ошибки монтажа, создающие проблемы

Внимание: зона ответственности снабжающей организации заканчивается на ответвительной опоре! Схема подключения к ней, кабель ввода в дом и весь внутренний монтаж лежат на совести частного владельца. Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой

Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой

Контакты на улице

Ввод в здание и подключение к счетчику делают бригады электриков от поставщика и энергосбыта. От качества их работы может пострадать хозяин дома. Ему следует контролировать состояние проводов и создаваемых контактов.

Обычная скрутка алюминиевых жил на воздухе покрывается слоем окислов и ухудшает переходное сопротивление. Это место начинает больше греться и сильнее окисляться. Процесс со временем нарастает, хотя визуально может быть не заметен.

Естественный обдув воздухом и длина открытого провода его маскируют, но не останавливают. Увеличенное переходное сопротивление такого контакта — причина потери напряжения на нем.

Подключение ответвления специальными зажимами с нарушениями технологии — тоже возможная причина плохого контакта.

Если на нем образовались трещины, сколы, потемнения и другие дефекты, то они явно свидетельствуют об увеличенном переходном сопротивлении, потерях энергии.

Контакты вводного автомата

Подключение силового провода к автоматическому выключателю на вводе часто требует использования специальных переходников с созданием надежного ужима. Халатная работа сразу может не сказаться, но со временем проявиться.

Переходное сопротивление контактов владелец может проверить созданием электропроводке режима максимальной нагрузки на некоторое время. Сразу потребуется проконтролировать их нагрев

Проводя визуальный осмотр, следует обращать внимание на потемнение корпуса защитного модуля, состояние изоляции

Внутри дома возможны и другие причины, ведущие к снижению уровня электричества.

Принцип действия

Классические преобразователи с регулировкой выходного напряжения, как правило, управляют сопротивлением элемента, выполняющего регулировочную роль (транзистор или тиристор), через него постоянно протекает электрический ток, который и заставляет данный элемент нагреваться, при этом теряется значительная часть мощности. Главное преимущество такого устройства это минимум запчастей, простота, и отсутствие помех. Все остальные характеристики больше относятся к недостаткам. Импульсный преобразователь напряжения использует регулировочный элемент лишь в виде ключа. То есть он работает в двух режимах:

• Закрыт, и не пропускает электрический ток;
• Открыт, и имеет минимальное проходное сопротивление.

При этом каждый из режимов обладает низким выделением тепла, что даёт возможность показывать высокий коэффициент полезного действия (КПД). Нагрузка же получает непрерывно электроэнергию за счёт накопления и хранения её в таких электрических резервуарах, как:

1. Индуктивность (катушках);
2. Конденсаторах.

Регулировка происходит за счёт изменения времени замкнутого состояния ключевого элемента. Снижение габаритов, а также массы устройств, возможно только за счёт повышения частоты, от 20 кГц до 1 МГц. Импульсные устройства могут формировать на выходе как пониженное напряжение, так и с изменением полярности. За счёт применения в них трансформаторов, работающих на высоких частотах позволяет:

1. Качественно изолировать вход от выхода;
2. Получить на выходе устройства несколько выходных напряжений.

Как и любое устройство импульсный преобразователь обладает и недостатками, которыми являются:

1. Сложность схемы и наличие большего количества запчастей, а значит потенциально существует больше причин поломки;
2. Являются источниками помех.

Однако постоянное развитие технологий в этом направлении снижают эти недостатки к минимальным значениям.

Как повысить силу электрического тока. Сопротивление проводников. Удельное сопротивление

Закон Ома является самым главным в электротехнике. Именно поэтому электрики говорят: «- Кто не знает Закон Ома, пусть сидит дома». Согласно этому закону ток прямо пропорционален напряжению и обратно пропорционален сопротивлению ( I = U / R ), где R является коэффициентом, которое связывает напряжение и силу тока. Единица измерения напряжения – Вольт, сопротивления – Ом, силы тока – Ампер. Для того, чтобы показать, как работает Закон Ома, разберем простую электрическую цепь. Цепью является резистор, он же – нагрузка. Для регистрации на нем напряжения используется вольтметр. Для тока нагрузки – амперметр. При замыкании ключа ток идет через нагрузку. Смотрим, насколько соблюдается Закон Ома. Ток в цепи равен: напряжение цепи 2 Вольта и сопротивление цепи 2 Ома ( I = 2 В / 2 Ом =1 А). Амперметр столько и показывает. Резистор является нагрузкой, сопротивлением 2 Ома. Когда замыкаем ключ S1, ток течет через нагрузку. С помощью амперметра измеряем ток цепи. С помощью вольтметра – напряжение на зажимах нагрузки. Ток в цепи равен: 2 Вольта / 2 Ом = 1 А. Как видно это соблюдается.

Теперь разберемся, что нужно сделать, чтобы поднять силу тока в цепи. Для начала увеличиваем напряжение. Сделаем батарею не 2 В, а 12 В. Вольтметр будет показывать 12 В. Что будет показывать амперметр? 12 В/ 2 Ом = 6 А. То есть, повысив напряжение на нагрузке в 6 раз, получили повышение силы тока в 6 раз.

Рассмотрим еще один способ, как поднять ток в цепи. Можно уменьшить сопротивление – вместо нагрузки 2 Ом, возьмем 1 Ом. Что получаем: 2 Вольта / 1 Ом = 2 А. То есть, уменьшив сопротивление нагрузки в 2 раза, увеличили ток в 2 раза. Для того, чтобы легко запомнить формулу Закона Ома придумали треугольник Ома:

Как можно по этому треугольнику определять ток? I = U / R. Все выглядит достаточно наглядно. С помощью треугольника также можно написать производные от Закона Ома формулы: R = U / I; U = I * R. Главное запомнить, что напряжение находится в вершине треугольника.

В 18 веке, когда был открыт закон, атомная физика находилась в зачаточном состоянии. Поэтому Георг Ом считал, что проводник представляет собой что-то, похожее на трубу, в которой течет жидкость. Только жидкость в виде электротока.

При этом он обнаружил закономерность, что сопротивление проводника становится значительнее при увеличении его длины и меньше при увеличении диаметра. Исходя из этого, Георг Ом вывел формулу: R = p *l / S, где p – это некоторый коэффициент, умноженный на длину проводника и деленный на площадь сечения.

Этот коэффициент был назван удельным сопротивлением, характеризующим способность создавать препятствие протеканию эл.тока, и зависит из какого материала изготовлен проводник. Причем, чем больше удельное сопротивление, тем больше сопротивление проводника.

Рассмотрим, какие бывают проводники. На сегодняшний день самым распространенным является проводник из меди.

Из-за низкого удельного сопротивления и большой устойчивости к окислению, при этом довольно низкой ломкости, этот проводник все больше и больше находит применение в электрике.

Постепенно медный проводник вытесняет алюминиевый. Медь применяют при производстве провода (жил в кабелях) и при изготовлении электротехнических изделий.

Вторым по применению можно назвать алюминий. Он часто используется в старой проводке, на смену которой приходит медь. Также применяется при производстве проводов и изготовлении электротехнических изделий. Следующий материал – это железо.

Оно обладает удельным сопротивлением гораздо больше, чем медь и алюминий (в 6 раз больше, чем у меди и в 4 раза выше, чем у алюминия). Поэтому, при производстве проводов, как правило, не применяется.

Зато применяется при изготовлении щитов, шин, которые благодаря большому сечению обладают низким сопротивлением. Также как крепежное изделие.

Золото в электрике не применяется, так как оно достаточно дорогое. Благодаря низкому значению удельного сопротивления и большой защиты от окисления применяется в космических технологиях.

Латунь в электрике не применяется.

Серебро чаще всего применяется в военной технике высокочастотных приборов. В электрике применяется редко.

Вольфрам применяется в лампах накаливания. Благодаря тому, что он не разрушается при высоких температурах, его используют в качестве нитей накаливания для ламп.

Особенности установки диода в аккумулятор

Демонтированная крышка генератора

Диод и провода

теперь настал черёд проводки и диода. Их мы тоже спаиваем.

Диод после пайки

На этом первый этап работ закончен. Следует проверить то, насколько точно были выполнены все процедуры. Если были допущены какие-либо ошибки, то их следует незамедлительно исправить, иначе возможно возникновение любых неприятных последствий.

Когда с проверкой будет закончено, можно перейти ко второму этапу работ.

1. 1. Теперь нужно произвести установку ограничителя для проводов типа «мама» и «папа».

Установленный ограничитель

1. 1. Теперь следует подключить диоды. Они должны быть соединены с регулятором напряжения.

Регулятор с диодом

1. 1. Следующий шаг — монтаж регулятора с диодом. Если с этим простейшим процессом вдруг возникают какие-либо проблемы, то автолюбителю следует внимательно изучить инструкцию к авто для того, чтобы понять расположение тех либо иных узлов.

Монтаж регулятора

1. Когда и с этим будет покончено, можно произвести сборку генератора и подключить его.

В результате напряжение в полностью загруженной сети должно составить примерно 12.3 В. Этого будет вполне достаточно для нормальной работы всех установленных в автомобиле устройств.

Если же у автомобилиста возникает необходимость в повышенном напряжении, которое может достигать 14 В, то нужно произвести монтаж диода в цепь D. Для этого подойдёт любой диод, имеющий напряжение 20 В. Сила тока подобного диода должна достигать 5 А.

Характеристики диодов

После окончания монтажа можно произвести замеры напряжения. Делать это следует на холостом ходу работающего мотора. Только в подобном случае замеры будут достаточно точными и объективными. Если по результатам замеров напряжение в электроцепи повысилось, то это означает, что всё было сделано правильно. Теперь вы сможете с лёгкостью ответить на вопрос о том, как поднять напряжение генератора на ВАЗ 2114.

Про регуляторы

Конструктивно таблетки, контролирующие напряжение в генераторе, способны повышать ток до 13.6 вольт. Известно, что существует две схемы подключения регулятора: старая и новая.

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Регулятор трехуровневый

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.

Опытные автомобилисты рекомендуют зимой проезжать не меньше 20-30 минут, чтобы восстановить АКБ.

Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.

Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.

Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.

Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.

Особенности домашней и офисной электропроводки

«Последняя миля» системы электроснабжения начинается после последней трансформаторной подстанции, понижающей напряжение до величины 0.4 кВ. Первичные обмотки последнего понижающего трехфазного трансформатора могут быть соединены по любой схеме («треугольник» или «звезда» – как удобно энергетикам), но вторичные обычно всегда подключают по схеме «звезда». Причем точку соединения обмоток трансформатора электрически соединяют с землей, и к этой точке идет дополнительный провод, называемый «нулевым». Таким образом, электрическая энергия от понижающей трансформаторной подстанции поступает к потребителям по четырем проводам, из которых три являются «фазными» (фаза А, фаза В и фаза С), а четвертый – нулевым (Рисунок 12).

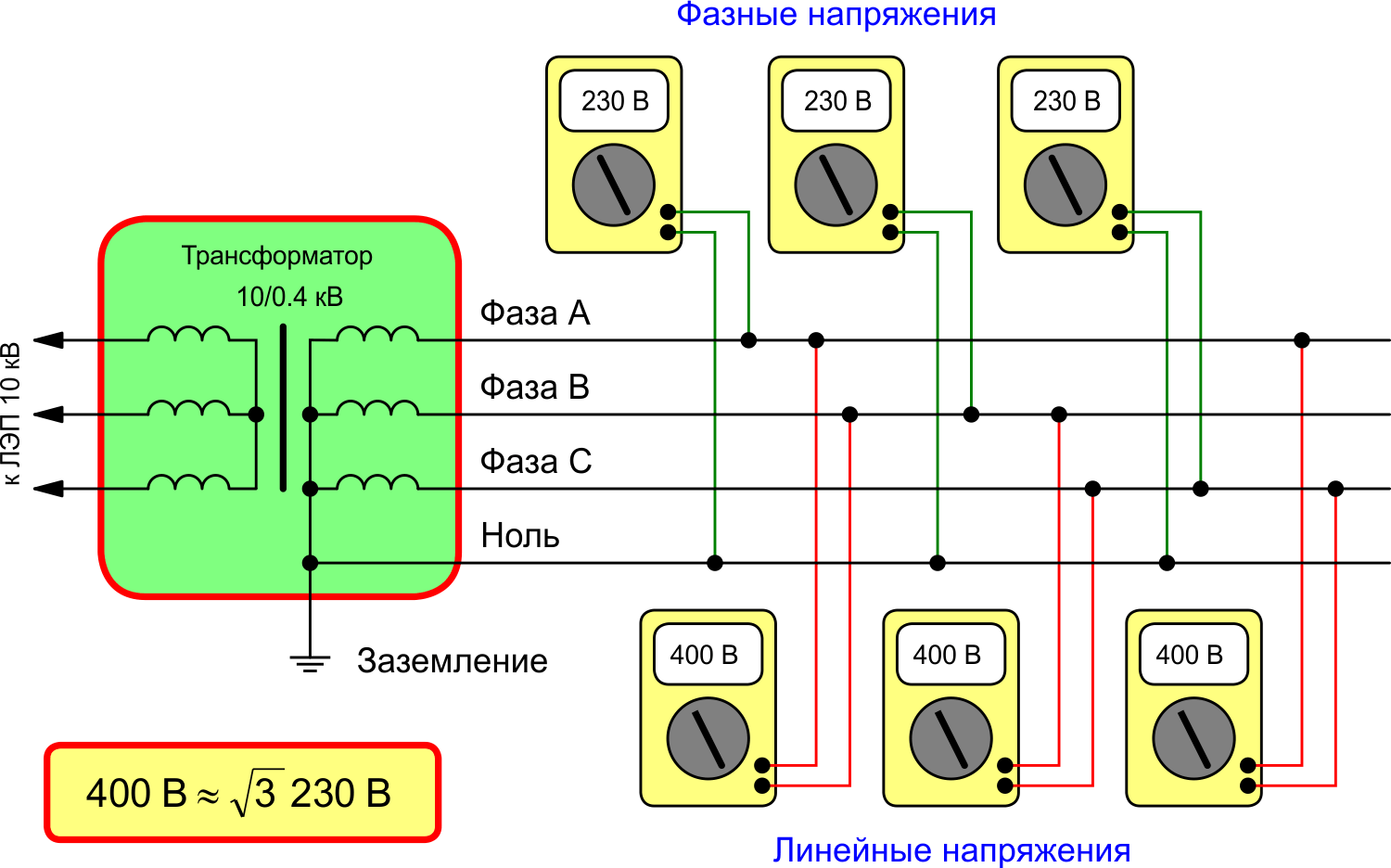

Рисунок 12.	Напряжения в трехфазной сети.

Напряжение каждой из вторичных обмоток трансформатора равно 230 В. Таким образом, напряжение между нулевым и любым из фазных проводов равно 230 В. Это напряжение энергетики называют «фазным». Но если измерить напряжение между любыми двумя фазными проводниками, то окажется, что оно будет приблизительно равно 400 В, что почти в два раза больше. Это напряжение называют «линейным». Точное соответствие между фазными V_F и линейными V_L напряжениями определяется формулой:

(11)

Происходит это из-за того, что фазные напряжения сдвинуты по фазе на 120°, из-за чего и происходит это увеличение (Рисунок 13). При этом результирующее напряжение является синусоидальным, но сдвинутым по фазе на –5π/6 (–150°) по отношению к опорной фазе (фазе, потенциал которой принят в качестве нулевого при проведении измерений).

Рисунок 13.	Принцип формирования линейных напряжений.

Возможность получения нескольких напряжений является еще одним преимуществом трехфазной системы, ведь, как известно из предыдущей статьи, чем выше напряжение питания, тем меньше ток в цепи и дешевле электрические кабели. Таким образом, маломощных потребителей, теоретически, можно подключать к фазному напряжению 230 В, а мощных – к линейному 400 В, что позволит по одному и тому же кабелю пропустить в 1.732 раза больше энергии.

Однако на практике поступают немного иначе. Маломощных потребителей, действительно, подключают к одной из фаз системы электроснабжения, а мощных – сразу к трем фазам (Рисунок 14). В этом случае мощные потребители потребляют энергию сразу из трех фаз, что обеспечивает равномерное распределение механической нагрузки на вал генератора электростанции и уменьшает потери при транспортировке электричества.

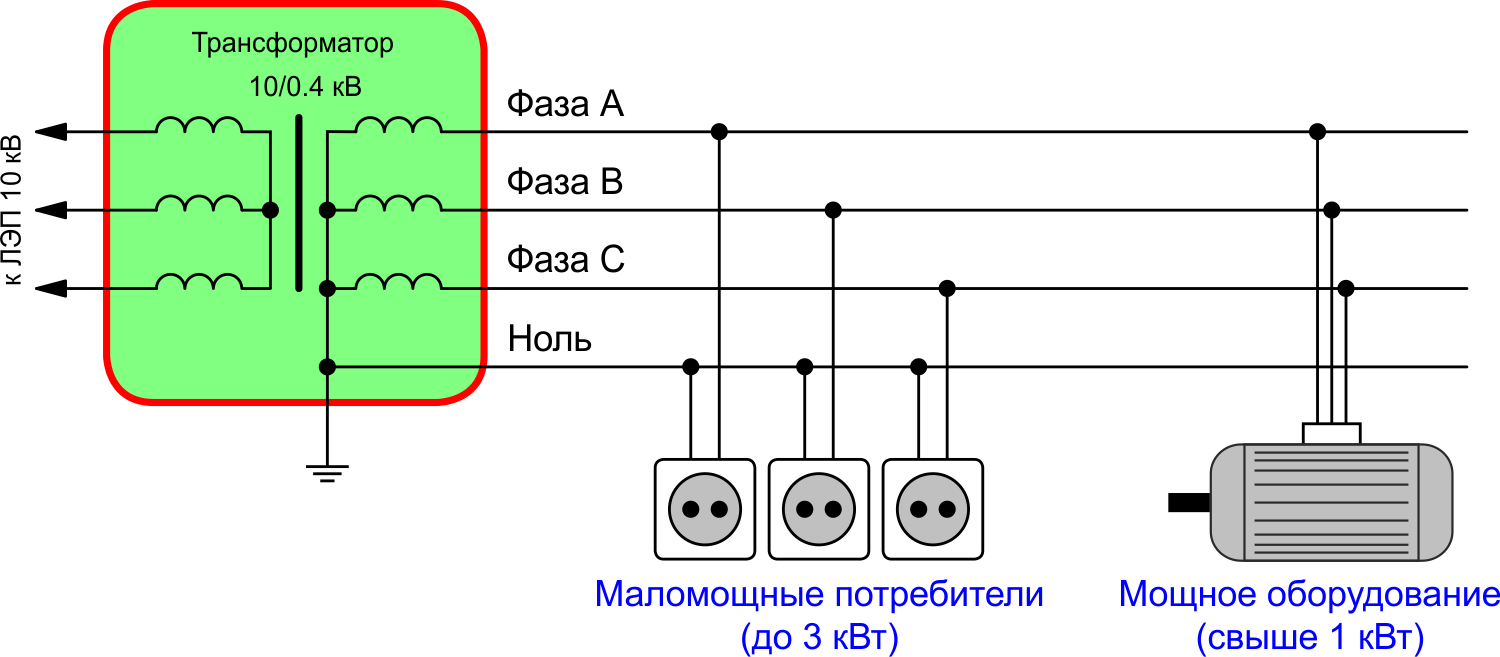

Рисунок 14.	Способы подключения потребителей разной мощности.

В системах электроснабжения «мощными» считаются потребители, имеющие мощность более 1 кВт. Начиная с этого уровня, трехжильные медные кабели становятся дешевле двужильных. Из-за этого очень сложно найти однофазное оборудование с мощностью более 2.5 кВт. По этой же причине максимальный ток большинства электрических розеток не превышает 16 A. При таком токе максимальная мощность, которую можно потребить от розетки, равна 230∙16 ≈ 3.7 кВт, что вполне достаточно для питания большинства однофазных приборов.
