Гост окна пвх

ГОСТы и требования к фурнитуре

Правильная маркировка оконных и дверных блоков встречается не только на самих конструкциях, но и фурнитуре, поскольку ее устанавливают отдельно. Ее могут приобретать в связи со сложившимися условиями в каждом конкретном помещении.

На основании ГОСТа фурнитура имеет следующие обозначения по механизму открывания:

• УП — поворотный;
• УО — откидной;
• УПО — поворотно-откидной;
• ПС — параллельно-сдвижной.

Исходя из вида открывания, маркировка оконных блоков вводится на план. Для конкретного способа распахивания используется определенная фурнитура, поскольку именно от нее будет зависеть, как отодвигается створка, и каким функционалом обладает окно в целом.

Виды открытия окон

Обозначение для пластиковых изделий позволяет установить, какой вид фурнитуры подойдет, и какие функции она выполняет. Различные фирмы-производители отмечают по-своему, поэтому это стоит учитывать при подборе продукции.

Фурнитура различается по степени надежности фурнитуры;

• WK1 не позволит открыть створку руками, но не выдержит лома;
• WK2 не позволяет отжать створку с использованием лома или других металлических конструкций;
• WK3 – показывает высокую степень защиты, окна почти нельзя открыть с улицы.

Фурнитура классифицируется по классу в зависимости от веса, который она выдержит:

• 1 класс выдерживает массу до 50 кг;
• 2 класс – до 80 кг;
• 3 класс – до 130 кг.

Фурнитура 3 класса зачастую используется для массивных изделий.

Общие требования к монтажу по ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия» введен в действие распоряжением Госстроя РФ с 01.03.2003.

В связи с необходимостью корректировки проектной документации для проектных и строительных организаций переходный период для освоения ГОСТа установлен до 01.07.2003. К российским нормам присоединились республики Азербайджан, Казахстан, Киргизия, Молдова и Узбекистан.

Что нового? Новые нормы приносят значительную формализацию монтажа окон и требуют многочисленных документов. Среди них надо отметить необходимость наличия у каждой монтажной фирмы «Инструкции по монтажу окон», утвержденной в местных органах власти, необходимость разрабатывать монтажные узлы окон для каждого строящегося объекта и согласование узлов с заказчиком, рекомендуется проводить анализ тепловых полей, а также предусмотрено оформление актов сдачи-приемки оконных проемов перед монтажом, акты проведения скрытых работ и акты сдачи-приемки выполненной установки окон.

Особый интерес в нормах представляют Приложения:

• Приложение А (рекомендуемое) представляет собой чертежи с примерами монтажа окон;
• Приложение Б (рекомендуемое) выдвигает требования к креплению окон в проемах;
• Приложение В (обязательное) представляет собой собственно требования к монтажу окон в целом и по сути является главным рабочим документом;
• Приложение Г (рекомендуемое) описывает требования к методу расчета тепловых полей (анализ изотерм).

В целом, российские нормы на монтаж приближают нас к нормативам, принятым в Европе, и, в частности, в Германии.

ГОСТ требует от оконных фирм большого числа формальностей и имеет больше требований по проведению испытаний конструкций швов и применяемых для них материалов.

Формализация оправдывается борьбой с российской халатностью.

Испытания материалов и швов в целом оправдывается тем, что до сих пор в России подробных норм на монтаж не было вовсе, нет накопленного научного опыта по определению свойств монтажных материалов и качества швов. Конечно, для потребителя нет необходимости знать все положения этого ГОСТа это обязанность профессионалов.

Не вникая в тонкости, можно говорить о трех основных принципах установки окон, на которые надо обратить самое пристальное внимание

Монтажный шов

Монтажный шов — элемент узла примыкания, представляющий из себя комбинацию из различных изоляционных материалов, используемых для заполнения монтажного зазора и обладающих заданными характеристиками. Шов должен удовлетворять следующим требованиям:

• Обеспечение надежного закрепления оконного блока в стене;
• Обеспечение необходимого температурно-влажностного режима в месте примыкания оконной рамы к стене. При этом оконный блок должен быть установлен таким образом, чтобы избежать промерзания оконных откосов и непосредственно профиля рамы;
• Плотность и герметичность;
• Низкая теплопроводность и высокая долговечность;
• Восприимчивость к температурным растяжениям-сжатиям оконного блока без потери герметичности.

ГОСТ устанавливает требования, которым соответствует трехслойная конструкция монтажного шва – она обеспечивает идеальное сохранение теплоизоляционных свойств пены.

Монтажный шов – 3 слоя:

1. Наружный – водоизоляционный, паропроницаемый;
2. Центральный – теплоизоляционный;
3. Внутренний – пароизоляционный.

Такая конструкция призвана обеспечить устойчивость монтажного шва не только к атмосферным воздействиям, воздействиям температуры и влаги, в том числе и с внутренней стороны, но и устойчивость к эксплуатационным воздействиям. Кроме того, он должен быть устойчив к разного рода деформациям, как температурным, так и силовым.

Внешний (наружный) слой монтажного шва защищает его от проникновения влаги, воздействия ультрафиолета, воздействию температур от -35 до +70°С, частично препятствует проникновению холодного воздуха через монтажный шов и др.

Помимо этого, внешний слой монтажного шва должен обладать высокой паропроницаемостью (коэффициента паропроницаемости материала наружного слоя – не менее 0,15 мг/(м*ч*Па) для удаления конденсатной влаги из монтажного шва на улицу. На сегодняшний день наиболее отработанной является технология устройства наружного слоя монтажного шва с применением паропроницаемых саморасширяющихся уплотнительных лент (ПСУЛ). Существует довольно широкий спектр наименований этого типа материалов, но для герметизации оконных монтажных швов подходят далеко не все. Ленты ПСУЛ, предназначенные для монтажа оконных блоков, должны выдерживать водяное давление в сжатом рабочем состоянии свыше 300 Па. ПСУЛ обязательно должна быть устойчива к ультрафиолету (суммарная доза облучения лицевых поверхностей при проведении испытаний — не менее 5 ГДж/м2).

Нанесение штукатурного слоя, шпатлевки или красящих составов на ПСУЛ не допускается !!!

Центральный слой должен обеспечивать заданное сопротивление теплопередаче монтажного шва и необходимую шумоизоляцию. Для создания среднего слоя используется ППУ или, проще говоря, монтажная пена. (Монтажная пена — это пенополиуретановый герметик). Центральный слой должен быть выполнен без пустот, трещин, отслоений и переливов. Раковины более 10 мм не допускаются. Водопоглощение пенных утеплителей центрального слоя при полном погружении за 24 ч не должно превышать 3% по массе. Высокие тепло- и шумоизоляционные характеристики ППУ сохраняются только в сухом состоянии. Увлажнение сводит «на нет» все его вышеперечисленные достоинства. Поэтому сохранение утеплителя в максимально сухом состоянии – основная задача, выполняемая внешним и внутренним слоями монтажного шва.

Внутренний слой должен быть герметичным и обеспечивать надежную изоляцию материалов центрального слоя от воздействия водяных паров со стороны помещения. Пароизоляционные материалы по внутреннему контуру монтажного зазора должны быть уложены непрерывно, без пропусков, разрывов и непроклеенных участков. Пароизоляционные материалы внутреннего слоя монтажного шва должны иметь коэффициент паропроницаемости не более 0,01 мг/(м*ч*Па). Пароизоляционная уплотнительная лента изготавливается из алюминиевой фольги , покрытой с одной стороны самоклеящейся пластоэластичной массой на основе бутилового каучука высокой степени клейкости. Приклеивать ленту необходимо плотно по всей её длине. Любой зазор, вздутие — это канал для проникновения влаги. Ширина ленты определяется по формуле: ширина монтажного зазора плюс 30 мм или больше.

Требования

ГОСТ 23166-99 содержит рекомендуемые характеристики пластиковых оконных блоков. При составлении архитектурных проектов специалисты применяют эти критерии:

• наибольшая площадь 6 м2;
• наибольшая площадь створки 2,5 м2;
• масса открывающейся створки – до 75 кг;
• расхождение длин диагоналей до 2 мм, если диагональ 1400 м и больше – 3;
• предельно допустимая высота окон в мм — 2750.

Максимально допустимая ширина в мм — 2670. При наибольшей высоте предельный показатель составляет 1770.

Монтажная глубина. Для изделий из металлопластика составляет 5,8-1,20 см, зависит от параметров профиля. Производители усовершенствуют технологии, увеличивая толщину пластикового окна, поскольку это повышает звуко- и теплоизоляцию остекления.

Производители металлопластиковых изделий иногда пренебрегают рекомендациями из нормативных документов о максимальных параметрах, превышают их. При заказе остекления следует ориентироваться на цифры из документов по стандартизации.

Если сделать это технически невозможно, специалист под свою ответственность может принять решение о превышении допустимых норм.

Требования распространяются на изделия из профилей ПВХ, изготавливаемые, реализуемые и устанавливаемые в Российской Федерации.

ГОСТ 30674-99 действует для изделий, окрашенных, ламинированных и выполненных способом коэктрузии профильных конструкций. Согласно ему, параметры таковы;

• наибольшая площадь створок — 2,2 кв.м;
• наибольшая масса двигающихся элементов небелого цвета — 60 кг;
• расхождение длин диагоналей (в мм) до 1400 не может превышать 2, а при диагонали свыше 1400 — 3.

Наибольшая ширина канавки, появляющейся при соединении металлопластиковых профилей сваркой, по стандартам не превышает 5 мм, ее глубина — 1 мм.

Рекомендованные для многоквартирных домов

Массовое возведение типовых многоэтажек началось еще в СССР в 30 годы. Строят их и сейчас. Нормативы неоднократно переоценивались, изменялись и дополнялись.

Габариты металлопластиковых оконных блоков зависят от того, для какого вида сооружения они предназначены. Размер окна в панельном доме отличается от остекления «сталинки» или «чешки».

Для «хрущевок»

«Хрущевки» массово строились в СССР после войны. Они отличались архитектурным минимализмом.

Габариты оконных блоков из ПВХ профиля в «хрущевках» в мм

Отклонения от стандартов практически не встречаются либо минимальны.

Для «сталинок»

«Сталинки» появились в промежуток с 30 по 60 годы. Для них характерны толстые стены, высокие просторные комнаты.

Величина в мм

Отклонения допускаются до 1 см.

Для «чешек» и «брежневок»

«Брежневки» строились из железобетона, силикатного кирпича. Это улучшенные «хрущевки» — удобное расположение комнат, большая площадь, комфорт.

Стандартные размеры окон для мансард установлены, но корректируются с учетом угла наклона крыши.

Это типовые постройки, для них стандарты таковы.

Для новой планировки

Современные здания отличаются комфортными планировками, их строят из различных материалов. Чаще всего размеры пластиковых окон по ГОСТу бывают следующие.

Данные параметры нужно учитывать при проведении предварительных расчетов.

Для частных домов и дач

Размеры пластиковых окон по ГОСТу в частном доме пропорциональны площади помещения. Они зависят от назначения комнаты, ее высоты:

• кухня от 90 см;
• жилые помещения от 80 см;
• мансарда от 100 см.

ГОСТ окна ПВХ для дачных построек, не предназначенных для постоянного проживания, упрощен, поскольку степень освещения не важна. Главное условие — оно не должно быть больше, чем предусмотрено в документах по стандартизации.

Монтаж балконных блоков

Процесс балконного остекления намного сложнее, из-за крупной площади поверхности и большого уровня нагрузки, при креплении элементов конструкции.

На первом этапе на балкон необходимо установить раму, обладающую соответствующими параметрами, включая мощность. Конструкция пластикового окна может быть следующей: распашной, откидной, глухой, с наличием форточек или их отсутствием.

На небольшой балкон, редко используемый в зимний период, часто устанавливают удобные и экономичные слайдеры, создающие полезное пространство подоконника. Минус этих приспособлений заключается в пропускании в помещение холода.

Для создания теплой лоджии применяют профили достаточной ширины, имеющие многокамерные конструкции. Данные приспособления наделены поворотными и откидными механизмами, позволяющими с лёгкостью производить проветривание в помещениях.

КЛАССИФИКАЦИЯ И УСЛОВНОЕ ОБОЗНАЧЕНИЕ

4.1 Изделия классифицируют по ГОСТ 23166, а также по вариантам конструктивного исполнения и виду отделки лицевых поверхностей ПВХ профилей.
По вариантам конструктивного исполнения ПВХ профилей оконные блоки подразделяют на изделия с одно-, двух-, трех-, четырех и более камерными профилями.
По виду отделки лицевых поверхностей изделия подразделяют на:
белого цвета, окрашенные в массе;
отделанные декоративной пленкой (ламинированные);
с коэкструдированным лицевым покрытием.
4.2 Условное обозначение изделий принимают по ГОСТ 23166 с указанием обозначения настоящего стандарта.
4.3 Для изделий, выпускаемых по индивидуальным заказам, допускается принимать следующую структуру условного обозначения:

______________
* Рекомендуемая составляющая условного обозначения.

Пример условного обозначения — ОП В2 1840-1220 (4М1-16Ar-К4) ГОСТ 30674-99 — оконный блок из ПВХ профилей — ОП, класс изделия по показателю приведенного сопротивления теплопередаче — В2, высотой 1840 мм, шириной 1220 мм, с конструкцией стеклопакета: наружное стекло толщиной 4 мм марки М1по ГОСТ 111, межстекольное расстояние 16 мм, заполненное аргоном, внутреннее стекло толщиной 4 мм с твердым теплоотражающим покрытием, в соответствии с настоящим стандартом.
В случае применения изделий морозостойкого исполнения к обозначению вида изделия добавляют букву «М».
При оформлении заказа на изготовление (поставку) индивидуальных изделий рекомендуется указывать вариант конструктивного решения, включая описание конструкции профилей и стеклопакетов, чертеж с указанием схемы открывания, типа оконных приборов, требования к внешнему виду и другие требования по согласованию изготовителя с заказчиком.

Детальное рассмотрение ГОСТов

Пластиковые окна ГОСТ 30647 99 и 21519 2003 рассказывают о главных требованиях, особенностях и нормативах, относящихся к дверным и оконным конструкциям, при изготовлении которых используют алюминиевый профиль.

Оконные конструкции используют в сооружениях разного предназначения. В государственном стандарте указываются различные классификации.

Ориентируясь на конструктивные особенности профиля по ГОСТу, алюминиевые оконные конструкции производятся из следующих материалов:

• из полого профиля – А;
• из комбинированного профиля, в котором термоизоляционная вставка наполнена утеплителем – АКУ;
• из смешанного профиля со вставкой с теплоудерживающими качествами – АК.

Даже монтаж, грамотно произведенный специалистами, необходимо проверить «от и до», ведь даже самые незначительные ошибки, допущенные в ходе работ, приведут к тому, что все старания окажутся напрасными.

Стандарт 23166-99 относится к дверям балкона, окнам. Блоки производят из сплавов, древесины, пластмассы. ГОСТы актуальны для зданий и конструкций различного предназначения. Госстандарт распространяется на стальные, ГОСТ на металлопластиковые окна, ГОСТ на ламинированные окна пвх описывают их разделение, характеристики. При покупке и монтаже качественного изделия ГОСТ 23166-99 может оказаться довольно полезным.

ГОСТ 30971 2002 для конструкций, который описывает правила и порядок монтирования оконных изделий, очень важен. Норматив позволяет установить правильность процесса. Также он ограничивает производителей в выборе инструментов, методик и техник установки. Стандарт минимизирует риски халатности, неэкономичности, применения неквалифицированных сотрудников. В результате окна будут правильно установлены и прослужат долгие годы, показывая пользователю комфорт и простоту использования.

ГОСТ блоки оконные из поливинилхлоридных профилей. ГОСТ 30674 99 для пластиковых изделий относится к окнам и балконным дверям, произведенных из поливинилхлоридных материалов. Сейчас наблюдается огромный спрос на окна, данный стандарт указывает на все главные технологические процессы.

В документе описана классификация конструкций по разным признакам, а также главные положения рабочей документации. Как показывает ГОСТ, окна должны производиться в границах допустимых колебаний, указанных в материале норматива. К примеру, пограничный показатель отклонения номинальных размеров не должен оказываться выше рамок +2,00 – 1,00 мм.

Окна стандартных, рекомендуемых размеров.

Требования к конструкции оконного блока

5.9.2 Импостные детали крепятся к смежным ПВХ профилям коробки (створки) при помощи стальных или пластмассовых крепежных элементов, шурупов или винтов.

Допускается применять сварные Т-образные и крестообразные соединения импостов. При этом прочность соединений должна быть не ниже прочности, установленной для угловых соединений.

5.9.3 Угловые и Т-образные соединения профилей должны быть герметичными. Допускается уплотнение механических соединений ПВХ профилей атмосферостойкими эластичными прокладками. Зазоры до 0,5 мм допускается заделывать специальными герметиками, не ухудшающими внешний вид изделий и обеспечивающими защиту соединений от проникновения влаги.

5.9.4 Конструкции изделий должны включать в себя систему отверстий: для осушения полости между кромками стеклопакета и фальцами профилей; отвода воды; компенсации ветрового давления; снижения нагрева цветных профилей.

5.9.5 Каждое поле остекления должно иметь отверстия для осушения полости между кромками стеклопакета и фальцами профилей. Отверстия должны находиться в наиболее глубоких частях фальцев и не иметь заусенцев, препятствующих отводу воды. При системах со средним уплотнением отверстия должны находиться перед средним уплотнением с наружной стороны.

В нижнем профиле створки должно быть предусмотрено не менее двух отверстий с максимальным расстоянием между ними 600 мм, в верхнем профиле при его длине до 1 м — два отверстия, более 1 м — три. Рекомендуемые размеры отверстий — диаметром не менее 8 мм или размером не менее 5х10 мм.

Расположение отверстий не должно совпадать с местами установки подкладок под стеклопакеты. В стенках профиля отверстия должны быть смещены относительно друг друга не менее чем на 50 мм.

5.9.6 Нижние профили коробок и горизонтальные импосты должны иметь не менее двух водосливных отверстий размером не менее (5×20) мм, расстояние между которыми должно быть не более 600 мм.

Водосливные отверстия должны быть смещены в стенках профиля не менее чем на 50 мм. Отверстия не должны иметь заусенцев, препятствующих отводу воды.

При системах со средним уплотнением прорези должны находиться перед средним уплотнением с наружной стороны.

На лицевой поверхности коробки отверстия должны быть защищены декоративными козырьками.

5.9.11 Глубина защемления стеклопакета (стекла) в фальцах профилей, а также глубина защемления штапиками не должна быть менее 14 мм.

Установка пластиковых откосов

Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.

В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.

Отличия между различными пластиковыми откосами не существенны, однако следует их знать.

Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.

Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно — так получится аккуратнее и симпатичнее).

Установка пластиковых откосов

Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.

В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.

Отличия между различными пластиковыми откосами не существенны, однако следует их знать.

Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.

Что это такое

Жестких единых норм для остекления нет, но есть стандарты. В России приняты для материалов, используемых в производстве:

• ГОСТ 30674-99 содержит технические требования к конструкциям из профилей ПВХ;
• 24866-99 устанавливает нормы для стеклопакетов;
• ГОСТ 30971-2012, ГОСТ Р 52749-2007 прописывают требования к качеству швов между оконной конструкцией и стеной.

Изделия из ПВХ производят разных габаритов, конфигураций, с одной или несколькими камерами в стеклопакетах, разнообразной фурнитурой.

Параметры зависят от разновидности:

• полностью глухое;
• откидное;
• с одной или несколькими створками;
• с балконной дверью.

Отсутствие мостиков холода

Монтажный шов – это узел, где происходит стыковка конструкций стены и окна, обладающих совершенно различными свойствами, в том числе, и в плане теплотехники

В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень). То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания.

В основном, проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.). В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень). То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания.

Важная рекомендация – при отсутствии четвертей применять оконные коробки шириной не менее 130 мм. При узкой оконной коробке качественная заделка шва затруднена и высока вероятность мостиков холода. Приведенные в ГОСТе варианты с фальш-четвертями из уголков или из наличника возможны только при наличии наружной штукатурки, и все равно остаются проблемными с точки зрения теплотехники.

Монтаж по ГОСТ

ГОСТ-ы и являются рекомендательными, а не обязательными правилами, регламентирующими процессы изготовления и установки металлопластиковых окон, они во многом помогают потребителю сориентироваться и сформулировать претензии к поставщику окон. Если будет буквально доказано, что нарушение ГОСТ вело к снижению уровня безопасности, то поставщик будет нести законодательную ответственность.
ГОСТ 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами. Технические условия» требует, чтобы срок эксплуатации материалов, используемых для монтажа, составлял не меньше двадцати лет. Кроме того, ГОСТ предусматривает, чтобы материалы, используемые для монтажа, имели сертификаты соответствия.
ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия». Этот ГОСТ достаточно четко описывает процессы монтажа, начиная с примеров разных окон, вариантов крепления, заканчивая расчетом тепловых полей.

Основные требования ГОСТ:

• отсутствие мостов холода, то есть должны отсутствовать пустоты;
• монтаж должен предполагать три слоя формирования шва;
• качественное крепление окна, шаг крепления

Крепление оконного блока в проеме

Спецификой окон из пластика является то, что они имеют существенные тепловые линейные расширения. То есть, при нагреве окон солнечными лучами бруски коробки и створок увеличиваются в размерах. В качестве расчетных величин теплового расширения для окон белого цвета следует применять 1,5 мм на 1 погонный метр, для цветных окон – 2,5 мм на 1 п.м (разница в тепловом расширении связана с тем, что белые профили окон нагреваются значительно меньше, чем цветные).

В соответствии с этим фактором выполняется крепеж окна в стене. Углы пластиковых окон должны оставаться свободными, крайние крепежные элементы ставятся на расстоянии 150 мм от внутренних углов рам. Остальные крепежные элементы ставятся по всему периметру с шагом для белых профилей не более 70 см, для цветных не более 60 см. Возле импостов крепеж ставится также на расстоянии 150 мм от угла. Зазор между коробкой и стеной должен составлять не менее 15 мм. Это связано как с тепловыми расширениями окон, так и с тем фактором, что более тонкий шов очень трудно равномерно заполнить пенным утеплителем.

Под нижние углы коробки и под импосты ставятся несущие колодки. Колодки также ставятся с боков следующим образом: если смотреть на окно изнутри, то при одной поворотной створке колодки ставятся на противоположной петлям стороне вверху и на той же стороны, что и петли внизу. При двух створках ставятся, соответственно, четыре колодки.

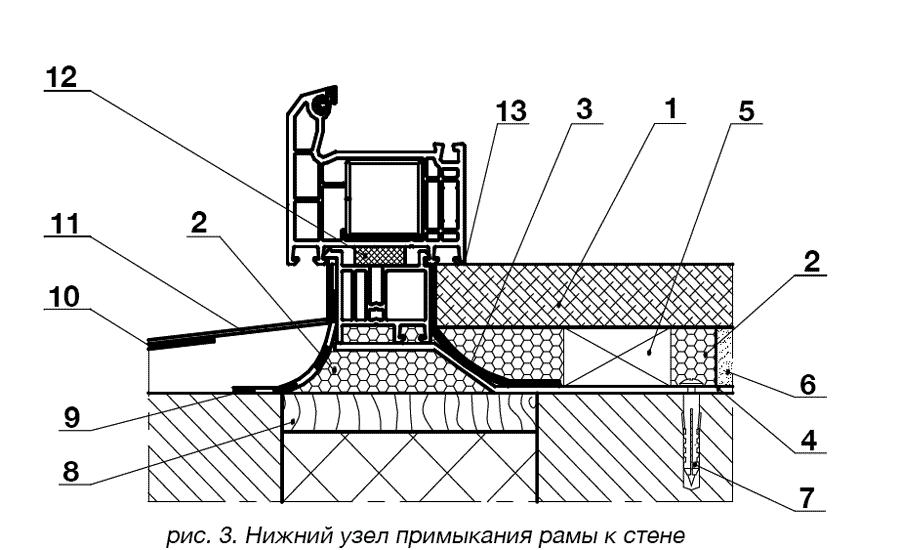

Принципиальные схемы узлов примыкания оконных коробок к стенам

1 – подоконная доска;

2 – пенный утеплитель;

3 – пароизоляционная лента;

4 – гибкая анкерная пластина;

5 – опорная колодка под подоконную доску;

6 – штукатурный раствор;

7 – дюбель со стопорным шурупом;

8 – вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла);

9 – водоизоляционная паропроницаемая лента;

10 – шумопоглощающая прокладка;

11 – слив;

12 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ);

13 – герметик тонким слоем

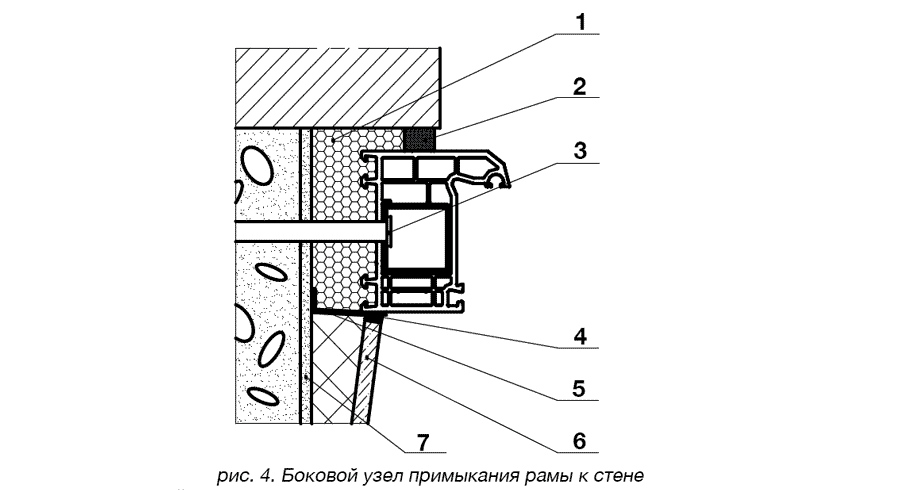

1 – пенный утеплитель;

2 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ) или паропроницаемая мастика;

3 – рамный дюбель;

4 – герметик;

5 – пароизоляционная лента;

6 – панель отделки внутреннего откоса;

7 – штукатурный выравнивающий слой внутреннего откоса.

Требования и характеристикам

Основные требования заключаются в следующем:

1. По гост 30674 99 профили должны усиливаться металлическими вкладышами, рамной конструкцией и иметь два ряда уплотняющих прокладок.
2. Граничные отклонения основных размеров — от +2 мм до — 1мм.
3. Нормируемые показатели (определяются для конкретных условий):

• сопротивление теплоотдаче (зависит от марки стеклопакета min — 0,35);
• минимальная звукоизоляция и класс — 26 дБА и Д;
• окна гост 30674 99 должны иметь нормативный коэффициент светопропускания (в зависимости от конструкции стеклопакета, минимум 0,35);
• максимально допустимая воздушная проницаемость (м3 /(ч×м2) и класс — 17,0 и В;
• минимальная долговечность (лет): оконный профиль гост 30674 99 — 40, стеклопакет — 20, прокладки — 10 лет.

Похожие записи:

Лучшие биметаллические радиаторы Инструкция по установке межкомнатных дверей гармошка и книжка Как и кем осуществляется замена батарей отопления в квартире? Усиление фундамента частного дома: пошаговые способы усиления фундамента своими руками Как правильно установить встраиваемые точечные светильники в натяжной потолок Правильное крепление телевизора на стену своими руками
