Монтаж пластиковых окон по госту

Изоляционные материалы, используемые при установке окна

Функции слоев монтажного шва различны. Они призваны обеспечить паро-, звуко- и теплоизоляцию:

  1. Основной – обеспечивает звуко- и теплоизоляцию.
  2. Внешний – защищает шов от проникновения атмосферной влаги.
  3. Внутренний – защищает от пара, поступающего из помещения.
  4. Дополнительный (устраивается в бетонных и кирпичных зданиях) – защищает от поглощения материалом шва влаги из материала стены.

Слои монтажного шва выполняют разные функции

Поэтому на разных участках применяют разные виды пароизоляционных лент:

  1. ПСУЛ – устанавливается для герметизации наружных стыков. Она обладает саморасширяющейся способностью, а потому герметично прилегает к поверхностям.
  2. ВС (ВС+) – используется для пароизоляции внутренних откосов, установленных сухим способом, имеется в виду гипсокартон или пластик.
  3. ВМ (ВМ+) – применяется при отделке внутренних откосов, которые впоследствии будут покрываться штукатуркой.
  4. ГПЛ (ГПЛ+) – универсальная лента, способная выполнять функции паро-, звуко- и шумоизоляции. Изготавливается на основе вспененного полиэтилена, с одной стороны заламинирована пленкой из полиуретана.

Снаружи применяют также гидроизоляционные ленты мембранного типа, которые служат для отведения атмосферных осадков.

Для улучшения характеристик могут использоваться дополнительные элементы, защищающие от атмосферных явлений. Например, нащельники и накладки, а также отлив, устанавливаемый снизу окна.

Изнутри шов штукатурят или устанавливают откосы и подоконник.

Важность правильной установки окна

Правильная установка пластикового окна позволит избежать характерных проблем, возникающих при неправильном монтаже. К ним относятся:

  • Недостаточная теплоизоляция конструкции, образование так называемых мостиков холода.
  • Появление плесени и грибка вследствие плохой гидроизоляции или недостаточной паропроницаемости монтажного шва.

Появление перекосов створок или короба окна, вызванных недостаточной величиной теплового зазора или неправильным размещением крепежных элементов.

При соблюдении всех правил, прописанных в ГОСТе, пластиковое окно может прослужить до 20 лет и при этом не потерять своих характеристик.

Крепление оконных блоков к проему

Согласно п.Б.5.3 ГОСТ 30971-2012 выбор крепежных элементов и расстояние между ними по контуру проема, а также глубину заделки в стене устанавливают в рабочей документации на основании расчета в зависимости от площади и массы оконного изделия, конструкции стенового проема, прочности стенового материала, значения ветровых и других эксплуатационных нагрузок.

Минимальные расстояния между крепежными элементами не должны превышать для:

  • оконных коробок из древесины — 800 мм;
  • коробок из алюминиевых сплавов и профилей ПВХ белого цвета — 700 мм;
  • коробок из цветных профилей ПВХ — 600 мм.

Расстояние от внутреннего угла коробки до крепежного элемента — 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

В соответствии с п.Б.5.4 ГОСТ 30971-2012 для передачи нагрузок, действующих в плоскости оконного блока, на несущую строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов твердостью не менее 80 ед. по Шору А или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в рабочей или технологической документации. Рекомендуемая длина колодки должна быть 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Установочные клинья удаляют перед устройством утеплительного слоя монтажного шва. При установке оконных блоков допускается использовать опорные колодки, которые после крепления разворачивают из монтажного положения в рабочее, места их установки заполняют утеплительным материалом с наружной и внутренней стороны (п.Г.1.2 ГОСТ 30971-2012).

Примеры расположения точек крепления коробки и опорных (несущих) колодок и крепежных деталей при монтаже оконного блока согласно приложению Г ГОСТ 30971-2012 представлено на рисунках ниже:

Примеры расположения опорных (несущих) колодок и крепежных деталей

Примеры расположения опорных (несущих) колодок и крепежных деталей в одностворчатых оконных блоках

Подготовка оконного проема

Начинается работа с подготовки оконного проема.

Этот процесс состоит из нескольких этапов:


1. Демонтажа старых окон


2. Удаление всех видов уплотнителей и утеплителей;


3. Уборка строительного мусора.


4. Выравнивания стенок проема.

Правильный монтаж пластиковых окон по ГОСТу возможен только в том случае, если они изготовлены на промышленном оборудовании и полностью соответствуют сделанным ранее замерам. Еще на этапе подготовительных работ необходимо учесть тот факт, что проем должен быть на 2 – 5 см шире и выше оконной конструкции, чтобы там можно было сформировать полноценный монтажный шов, состоящий из 3 слоев.

Проще всего, если окна устанавливаются в новостройках, там отпадает один из самых сложных этапов — демонтаж. Но в случае замены окон, он обязателен. Начинается удаление старого окна со снятия створок. Как правило, на этом этапе сложностей не возникает, если рама не прогнила полностью. В этом случае необходимо сначала снять стекла, чтобы они не выпали при изъятии створки.

Саму раму можно удалить несколькими способами, среди которых есть и весьма щадящие, но требующие больших затрат времени, позволяющие сохранить раму целой и пригодной для дальнейшего использования, например на даче или в качестве несущего элемента теплицы. Чаще всего старая рама просто разрезается дисковой пилой и удаляется по фрагментам.

Проем тщательно очищается от мусора и остатков старого герметика. Если на стенках проема есть выемки, выбоины и трещины диаметром более 2 мм, то ГОСТ требует их заделки штукатурным или шпатлевочным раствором. Этого пункта мало кто придерживается в связи с тем, что полное высыхание штукатурки происходит в течение 5 — 8 дней, что не совсем удобно. Все это время проем будет открытым. Но можно воспользоваться быстросохнущими гипсовыми или полимерными смесями, которые сократят период ожидания до нескольких часов.

Крепление оконного блока в проеме

Спецификой окон из пластика является то, что они имеют существенные тепловые линейные расширения. То есть, при нагреве окон солнечными лучами бруски коробки и створок увеличиваются в размерах. В качестве расчетных величин теплового расширения для окон белого цвета следует применять 1,5 мм на 1 погонный метр, для цветных окон – 2,5 мм на 1 п.м (разница в тепловом расширении связана с тем, что белые профили окон нагреваются значительно меньше, чем цветные).

В соответствии с этим фактором выполняется крепеж окна в стене. Углы пластиковых окон должны оставаться свободными, крайние крепежные элементы ставятся на расстоянии 150 мм от внутренних углов рам. Остальные крепежные элементы ставятся по всему периметру с шагом для белых профилей не более 70 см, для цветных не более 60 см. Возле импостов крепеж ставится также на расстоянии 150 мм от угла. Зазор между коробкой и стеной должен составлять не менее 15 мм. Это связано как с тепловыми расширениями окон, так и с тем фактором, что более тонкий шов очень трудно равномерно заполнить пенным утеплителем.

Под нижние углы коробки и под импосты ставятся несущие колодки. Колодки также ставятся с боков следующим образом: если смотреть на окно изнутри, то при одной поворотной створке колодки ставятся на противоположной петлям стороне вверху и на той же стороны, что и петли внизу. При двух створках ставятся, соответственно, четыре колодки.

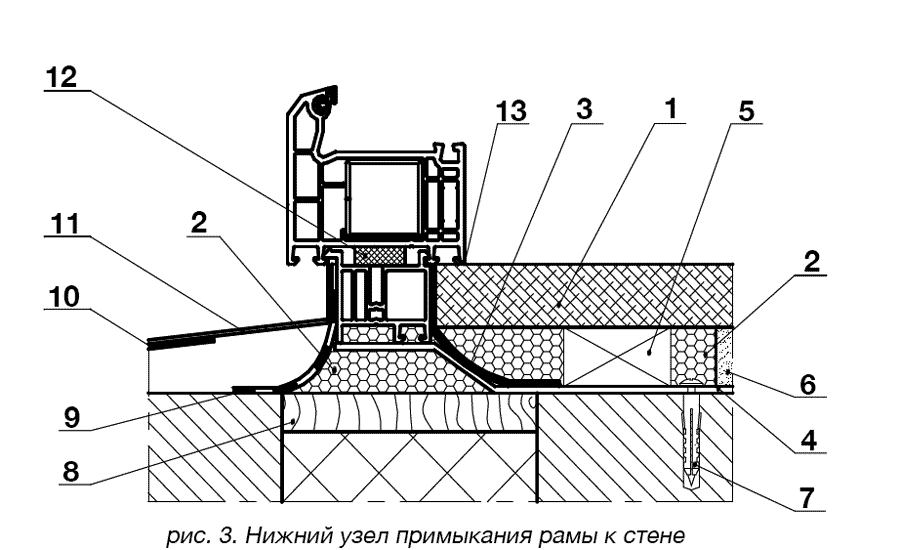

Принципиальные схемы узлов примыкания оконных коробок к стенам


1 – подоконная доска;

2 – пенный утеплитель;

3 – пароизоляционная лента;

4 – гибкая анкерная пластина;

5 – опорная колодка под подоконную доску;

6 – штукатурный раствор;

7 – дюбель со стопорным шурупом;

8 – вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла);

9 – водоизоляционная паропроницаемая лента;

10 – шумопоглощающая прокладка;

11 – слив;

12 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ);

13 – герметик тонким слоем

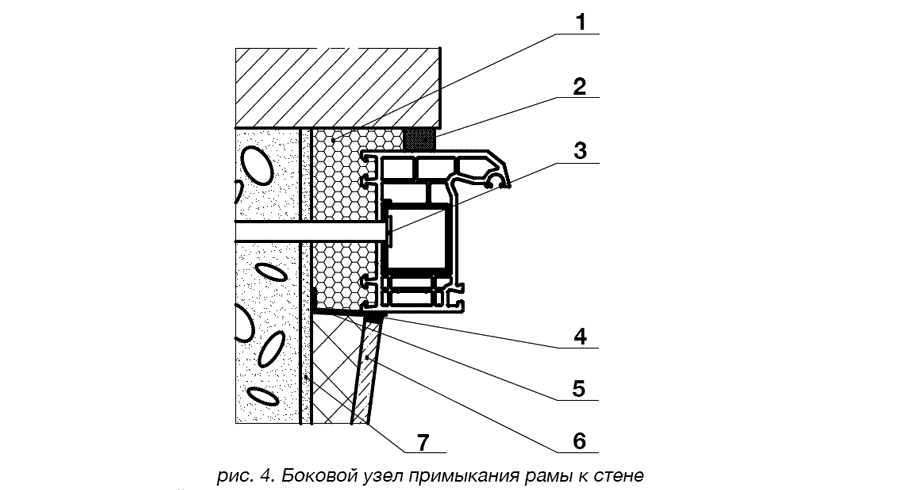

1 – пенный утеплитель;

2 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ) или паропроницаемая мастика;

3 – рамный дюбель;

4 – герметик;

5 – пароизоляционная лента;

6 – панель отделки внутреннего откоса;

7 – штукатурный выравнивающий слой внутреннего откоса.

Тепловые зазоры необходимо учитывать особенно внимательно при проектировании крупноразмерных элементов остекления: при выполнении эркеров, витрин, остекления на всю высоту этажа. Это три основных принципа при установке современных окон, хотя, конечно, существует много нюансов и тонкостей, которые зависят от различных конструкций стен и от применяемых материалов для заделки шва. И – как мы уже говорили в начале статьи – очень важен человеческий фактор – ответственная и качественная работа монтажников.

Мифы о пластиковых окнах

Миф 1. Пластиковые окна закупоривают проем и «не дышат»

Современные конструкции оборудованы качественной фурнитурой и уплотнительной резиной по периметру створки и рамы, исключающей проникновение сквозняка в помещение. Не привыкшему к такой герметичности пользователю первое время кажется, что в квартире стало душно. По сравнению со старыми деревянными рамами, которые «дышали» благодаря щелям и рассохшейся древесине, пластиковые окна действительно не пропускают воздух. Чтобы избежать духоты и обеспечить доступ свежего воздуха, необходимо не менее 2 раз в день проветривать комнату по 15 минут. Новые деревянные окна тоже не «дышат» естественным образом. Поверхность рамы обрабатывают специальными пропитками и лаками, через поры которых не проходит ветер. Изделия из дерева требуют ежедневного проветривания для комфортного микроклимата в помещении.

Наши события

5 октября 2021, 12:50
RusCable Insider #241 — Оборудование Xinming. Genesis кабельных полимеров. Новый проект «По следам Герды»: Великокняжеский кабельный завод

1 октября 2021, 11:13
RusCable Live — Pink Electric, Сарансккабель, Москабель. Эфир 1.10.2021

28 сентября 2021, 13:08
Премьера спецвыпуска RusCable Review: Сарансккабель. Павел Цветков. Новое поколение кабельщиков. Шлангокабель

27 сентября 2021, 12:58
RusCable Insider #240 — Цифровой Москабельмет. Интервью с Павлом Цветковым, Сарансккабель. «АЧП-терроризм» побежден?

27 сентября 2021, 12:40
Какой он, кабельный завод будущего?

23 сентября 2021, 11:47
“АЧП-терроризм” побежден? Счет 3:0 в пользу кабельщиков. СЗМТУ Росстандарта может дорого заплатить за действия “псевдорегулятора”

ПАРТНЁРЫ

Что это такое

С ними заключается договор, в котором прописано, что монтаж пластиковых окон должен осуществляться по ГОСТу.

Требования и рекомендации

Если для работ нанимаются мастера — они устанавливают изделия согласно стандарту. По закону все шаблоны соблюдаются. Но часто, каждый отдельный случай обсуждается.

К установке

Если рабочий производит процедуру по всем правилам, то он должен вести соответствующую документацию.

ГОСТ на окна ПВХ 30971 рассказывает о таких нормах:

  • заполнение монтажного шва;
  • размер зазора между профилем и проемом;
  • размеры самого проема;
  • установка конструкции;
  • общие правила монтажа;
  • верное ведение документов;
  • гарантия.

При выполнении работ, соблюдаются все вышеперечисленные стандарты.

К оконному проему

Согласно требованиям, оконный проем должен быть полностью выровнен. Чаще всего, это возможно, если конструкции устанавливаются в новом доме.

При замене могут возникнуть трудности. Все дело в том, что проем трансформируется с течением времени. На него влияет температура, ветер и другие природные условия.

При демонтаже можно обнаружить, что штукатурка обсыпалась и кирпичи сколоты. Для того, чтобы соблюсти все нормы, необходимо подготовить проем к последующим манипуляциям.

К монтажному шву

Его стандарты состоят из двух основных правил. В первую очередь, он должен быть устойчив к внешним воздействиям. Соединительная часть конструкции имеет свои характеристики тепло- и звукоизоляция, водонепроницаемость.

По стандартам, шов разделяется на три части:

  • внутренний;
  • центральный;
  • наружный.

Какой документ регламентирует процесс монтажа пластиковых окон?

В марте 2003 года был разработан и принят ГОСТ 30971–2002, обеспечивший формализацию монтажных работ. Принятию этого документа способствовала государственная программа по увеличению энергоэффективности и энергосбережения.

Но далеко не все компании в своей работе руководствуются положениями этого документа. Высокие требования, предъявляемые ГОСТом 30971–2002, увеличивают издержки фирм, работающих на рынке окон ПВХ. Поэтому небольшие компании часто игнорируют его положения, экономя на качестве предоставляемых услуг. Этому способствует и невысокий профессиональный уровень работников таких предприятий.

Рядовому обывателю знакомство с этим документом принесет ощутимую пользу. Зная правила установки окон из ПВХ, он сможет проконтролировать весь процесс монтажа, а после его завершения сможет получить подробную техническую документацию по произведенным работам и полноценное гарантийное обслуживание.

Последствия неправильного монтажа окон

Сквозное продувание и протекание монтажного шва. Даже при закрытых створках будет ощущаться сквозняк. Он может появится сразу или через какое-то время после установки. Если шов сделан с нарушениями, он легко разрушится под воздействием атмосферных осадков и ультрафиолетового излучения.

Герметик ненадежно закрывает пену и не защищает ее от осадков, и ультрафиолета

Конденсат и наледь на окнах, промерзание монтажного шва. Происходит это из-за высокой влажности внутри помещений и плохой герметизации монтажного шва. Вода может проникнуть и снаружи помещения, из естественных осадков, если были допущены нарушения, или даже конденсироваться из самой стены в которой расположено окно.

Большое количество конденсата на окне

Появление грибка и плесени в зоне примыкания окна и стены, возле монтажного шва. Происходит это также из-за плохой герметизации и высокой влажности. Снаружи или изнутри квартиры внутрь шва попадают частицы пыли, пыльца растений, микроорганизмы и даже насекомые. В тепле и влаге образуется идеальная среда для поддержки их жизнедеятельности, что ведет к разрушению материалов.

Правила установки и приемки блоков

В соответствии с ГОСТом 30971−2012 монтаж окон ПВХ изначально осуществляют в пределах установленных отклонений. Коробку временно фиксируют. Обычно это делают при помощи клиньев, которые вбивают по углам. Далее в дело идут финишные крепежи. Клинья удаляют только перед закладкой шовного утеплителя. Необходимо понимать:

  1. Допускается применение опор-колодок. Они отличаются тем, что на этапе финишного крепления разворачиваются из монтажной позиции в рабочую. Твердость их должна равняться или превышать 80 единиц. Рекомендуются колодки длиной до 12 см.
  2. Крепеж и глубину вставок выбирают исходя из расчетов несущей возможности. Расстояние между точками контурного крепления должно соответствовать требованиям производителя.
  3. Прямая линия от внутреннего угла конструкции до первого крепежа не должна превышать 18 см.
  4. Места примыкания откосов к коробке и швам герметизируют. В ходе этой работы проводятся мероприятия, которые в дальнейшем позволят исключить появление щелей и трещин (например, уплотнение мест примыканий).
  5. При монтаже слива в примыкающем узле необходимо создать условия, которые исключат проникновение в шов влаги. Уклон слива от вертикали установлен от 100°.
  6. Под сливом нужно установить гаситель — он будет снижать шум дождя.
  7. Подоконник должен плотно прилегать к блоковой коробке. Установка его ведется на опоры-колодки. Их количество и размеры должны быть такими, чтобы выдержать нагрузку от 100 кг.
  8. Если подоконник выносится более чем на треть, рекомендуется использование дополнительных крепежей.
  9. Прогиб подоконника не может превышать 0,2 см на каждый метр.
  10. Приём работ оформляется актом. Качество должно соответствовать требованиям проектной документации и стандарта.
  11. Проверке подлежат размеры и тип крепежей, правильность их размещения, заглубление дюбелей, заполнение зазоров, размеры швов. Отслоений, пустот и щелей быть не должно.

Дефекты должны быть зафиксированы в акте и исправлены. Блок не подлежит приему, пока имеет хотя бы один недостаток. Если этот минус неустраним, необходима полная переустановка конструкции.

Во время работ по устройству швов и установке блоков должны полностью соблюдаться требования техники безопасности и охраны труда. Непосредственные исполнители работ обязаны использовать спецодежду и средства индивидуальной защиты. Отходы, образовавшиеся в ходе монтажа, должны быть утилизированы промышленным способом.

Технологическая карта монтажа ПВХ-окна

«Технологическая карта монтажа ПВХ-окна» предназначена для разработки проектов. Используется карта для организации работ по установке оконных рам на объекте. Это необходимый документ, используемый в «технологии монтажа окон ПВХ по ГОСТу». В технологической карте содержатся технологические процессы по монтажу и примеры заполнения нужных таблиц. Документ состоит из 7 разделов:

  • общие данные по области применения
  • технологический процесс и организация работ
  • требуемое качество итоговых работ
  • калькуляция расходов
  • график проводимых работ
  • используемые ресурсы
  • правила техники безопасности

До начала работ на объект завозятся материалы, инвентарь, приспособления и инструменты. Все окна антисептированы производителем и готовы к установке. Получив технологическую карту, монтажники сразу приступают к установке профиля. Работы выполняются согласно регламенту технологической карты, а она составлена на основании соответствующих ГОСТов. Без технологической карты крупные монтажные работы не начинаются.

Какой документ регламентирует процесс монтажа пластиковых окон?

В марте 2003 года был разработан и принят ГОСТ 30971–2002, обеспечивший формализацию монтажных работ. Принятию этого документа способствовала государственная программа по увеличению энергоэффективности и энергосбережения.

Но далеко не все компании в своей работе руководствуются положениями этого документа. Высокие требования, предъявляемые ГОСТом 30971–2002, увеличивают издержки фирм, работающих на рынке окон ПВХ. Поэтому небольшие компании часто игнорируют его положения, экономя на качестве предоставляемых услуг. Этому способствует и невысокий профессиональный уровень работников таких предприятий.

Рядовому обывателю знакомство с этим документом принесет ощутимую пользу. Зная правила установки окон из ПВХ, он сможет проконтролировать весь процесс монтажа, а после его завершения сможет получить подробную техническую документацию по произведенным работам и полноценное гарантийное обслуживание.

Основные требования к швам

Главных требований к швам два: надежная изоляция и высокая прочность. Но чтобы действительно добиться их соблюдения, необходимо выполнить огромный объем работ. Результат во многом будет зависеть от мастерства специалистов подрядной организации. Фирма обязана согласовать с региональным надзорным органом в сфере строительства рабочую инструкцию, содержащую все необходимые стандарты.

Характеристики слоев и материалов

Работа в рамках ГОСТа по установке пластиковых окон 30971−2012 предполагает специальный подбор материалов, точные расчеты и контроль. Все это должно гарантировать надежность и долговечность конструкции. Процесс является длительным, но даже для экономии времени ни одним из его этапов пренебрегать нельзя. В отношении швов установлены такие технические требования:

  1. Подбор материалов должен обеспечивать устойчивость к нагрузкам, расчетную долговечность, отсутствие контурного промерзания, герметичность при осадках и ветре. Последнюю позицию проверяют по состоянию внешнего слоя.
  2. Материалы должны допускать возможность замены как во время эксплуатации блока, так и после истечения срока гарантии. Использование незаменяемых расходников допустимо только в случае подтверждения в договоре гарантии долговечности.
  3. В зависимости от особенностей конструкции примыкающие швы могут различаться по исполнению, иметь разное количество слоев, но единым правилом для них является большая плотность внутреннего наполнения по сравнению с наружным.
  4. Каждый слой шва имеет свое назначение. Основной предназначен для создания условий качественной звуко- и теплоизоляции, наружный — для защиты от атмосферных явлений, внутренний (или несколько внутренних) — для пароизоляции.
  5. При определении состава шва необходимо учитывать особенности материалов, из которых сделаны стены.
  6. При монтаже оконных блоков с применением влагоемких способов (при каменной кладке, сплошном бетоне) утепляющий слой должен быть дополнительно защищен пароизоляционным.
  7. Деформации блока, которые могут возникнуть из-за температурных перепадов, должны полностью гаситься одним или несколькими шовными слоями.
  8. Швы должны обладать устойчивостью к таким нагрузкам, как влажностное воздействие изнутри помещения, усадочное напряжение, переменное давление ветра.
  9. Шовные характеристики должны обеспечивать температуру на внутренней поверхности конструкции не ниже показателя точки росы с учетом условий самой холодной пятидневки региона, где производятся работы.

Послойные и другие особенности

Формировать по ГОСТу 30971−2012 монтажные швы можно только из материалов, полностью соответствующих стандарту и договорным технологическим условиям. Запрещено применение расходников с истекшим сроком годности. На все материалы должны иметься санитарно-эпидемиологические заключения.

Требования к каждому слою отличаются. По ряду позиций имеются особенности:

  1. Наружная защита должна быть водонепроницаема при воздействии в расчетных параметрах, но ее материалы обязаны пропускать влагу из центрального слоя.
  2. Обычные материалы наружной защиты должны быть устойчивы к температурам от +70 до -30 °C (в специальном исполнении — еще ниже).
  3. Паропроницаемый герметик должен обеспечивать прочность сцепления с другими материалами. Контактная ширина не может быть меньше 0,3 см.
  4. Если для монтажа конструкций на объектах высотного строительства применяют уплотнительные ленты, то вместе с ними должны использоваться нащельники.
  5. В случае применения штукатурки снаружи необходимо добиться обеспечения нормативной адгезии со стеной и блоком.
  6. Оштукатуривания или покраски, которые могут ухудшить показатели паропроницаемости шва снаружи, запрещены.
  7. Ширину уплотнителя центрального слоя рекомендуется соблюдать в пределах 1,5—6 см. Работа с такими полиуретанами допустима при температуре не ниже -10 °C.
  8. В среднем слое могут применяться термолен, джут, пенополиэтилен.
  9. Срезка излишков уплотнителя возможна с двух сторон, но только в случае сплошной изоляции шва.
  10. Зазоры заполняют полностью, без разрывов и щелей. Не должно быть ни раковин, ни переливов.
  11. По внутреннему контуру специальная лента должна быть проклеена непрерывно, без стыков и разрывов.

Сфера применения документа

Согласно первому разделу гост 30971 2012 действующий не относится к мансардным конструкциям, фасадным навесным системам и специальным изделиям с особыми условиями.

Основным правилом, определяемым во втором разделе, является применение ссылок по отношению к действующим документам. В случае замены норматива действует ссылка на актуальный стандарт.

Третий раздел гост на окна пвх 30971 2012 определяет монтажные швы как узел примыкания оконного блока к стене, заполненный изоляционными материалами с различными свойствами.

Классификация и обозначение

Основные параметрами для определения класса по гост р 30971 2012 являются:

  1. Минимальная влажность, при которой не происходит конденсация пара на внутренней поверхности (%): 55 для класса А, 45 – Б, 30 – В.
  2. Минимальное количество циклов деформационной устойчивости — 20 для всех трех классов.
  3. Величина допустимой деформации (%): более 15 для класса А, 11-14,9 (Б), 8-10,9 (В).

Обозначение включает: аббревиатуру «ШМ», букву класса по влажности, букву класса по допустимой деформации через дефис и наименования госта.

Варианты установки окон-ПВХ

Существует два варианта монтажа пластиковых окон:

  • с разборкой окна до мелочей;
  • без разборки окна.

Без каких-либо знаний можно сказать, что второй способ будет проще, но его использование ограничивается требованиями ГОСТ.

Технология установки пластикового окна с разборкой

Требование ГОСТ гласят о том, что разборной метод необходимо использовать в случаях установки окна с большими габаритами и на значительной высоте. Заключается этот способ в том, чтобы придать повышенную прочность в местах крепления рамы и стен. Рассмотрим элементы, на которые разбирается пластиковое окно.

При использовании этого метода цельная конструкция разбирается таким образом:

  • Первым делом необходимо отставить в сторону стеклопакеты, штапики и створки, Раму в свою очередь необходимо прикрепить к стене. При этом необходимо помнить, что чем больше будет рама, тем длиннее будут анкеры, а расстояние между ними должно быть, наоборот, меньше. Если взять средний размер между анкерами, то он должен составлять около полуметра.
  • После того как рама будет качественно прикреплена к стене, можно переходить к крепежу элементов, которые были сняты до установки рамы. После их установки на свои места, останется только прикрепить отлив и откосы. Отлив лучше всего подсоединить к подставочному профилю.

Установка пластикового окна без разборки

акая установка рассчитана на те модели окон, которые не превышают 2 метров по высоте, а здание, где будет оно устанавливаться не больше 12 этажей. Самым большим достоинством этой установки будет то, что окно не нужно разбирать, а это уменьшит риск неправильного монтажа, таких элементов как штапики или стеклопакеты.

Этапы монтажа окна-ПВХ без разборки:

1. В случае необходимости нужно произвести демонтаж старого окна.

2. Далее устанавливается блок пластикового окна на специальные бруски-чопики. Затем выравниваем окно по вертикальному, горизонтальному уровню и, воспользовавшись клиньями из бруска, фиксируем систему в стеновом проеме.

3. Закрепляем оконный блок с помощью крепежных элементов. Они также должны соответствовать требованиям ГОСТ 30971-2002 Приложение Б.

4. Создаем внутренний монтажный шов, который защитит конструкцию от избыточной влаги, что содержится в квартире.

5. Запениваем монтажный шов.

6. Закрываем шов эластичной лентой. Затем прикручиваем стартовый профиль, чтобы установить откосы.

7. Вырезаем по заданным параметрам откосы и устанавливаем их в стартовый профиль.

8. На этом установка пластикового окна завершается. Мы рассмотрели монтаж окна ПВХ по ГОСТу с пароизоляцией монтажного шва внутри квартиры.

Мелочи, которые требуют особого внимания

Проводить монтаж пластикового окна без разборки необходимо лишь при закрытых створках. Если сказать это простыми словами, то регулировку фурнитуры нужно производить до установки окна.

Не стоит пренебрегать подставочным профилем! Без него возрастает риск появления холодного мостика. Также на это влияет неправильно выставленное окно.

Если производится установка разборного окна, то свое внимание необходимо сконцентрировать на сборку штапиков и их крепление. А именно, при изъятии штапика стеклопакет можно будет легко выдавить, поэтому при сборке нужно следить за тем, чтобы штапики были плотно установлены как с наружной, так и с внутренней стороны

Изменения с 2002 года

Уже в начале 2000-х стало ясно, что в РФ требования к пластиковым окнам в доме должны быть дополнены требованиями к монтажу пластиковых окон – чтобы хоть как-то держать упомянутого в предисловии к этой заметке монтажного «дядю Васю» в рамках приличия.

Деревянные или пластиковые окна: какие лучше? – вы тоже найдете на нашем сайте.

Если вас интересуют ПВХ-окна с климат-контролем, о них – читайте по адресу: https://oknanagoda.com/okna/otveti/okna-s-klimat-kontrolem.html

Для экономии места на балконе – раздвижные пластиковые окна в следующей статье на нашем сайте.

Так появился на пластиковые окна ГОСТ 30971-2002. Точное его название – «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

Почему именно швам – такое внимание?

Как уже было сказано: и профили, и стеклопакеты изготавливаются промышленным способом на высокоточном оборудовании, что обеспечивает их потребительские качества – стабильное сопротивление теплопередаче, шумоизоляцию. А вот монтажный шов выполняется вручную. Запенивается монтажной пеной и прикрывается декоративными накладками. Которые не защищают пену ни от влаги, ни от ультрафиолетового излучения Солнца.

Запенивание монтажного шва окна ПВХ

А пропитанная водой монтажная пена – отличный проводник холода. Замечено, что всего после двух лет эксплуатации небрежно установленного окна, через монтажный шов, который занимает менее 5% площади оконного проёма, уходит тепла в 2,5 раза больше, чем через профиль и стеклопакет вместе взятые.

ГОСТ 30971-2002 задает требования к установке окон ПВХ и устройству монтажного шва.

Монтажный шов окон ПВХ ГОСТ 30971-2002 обязует делать трёхслойным. Наружный слой защищает монтажную пену от влаги, ультрафиолета, но является паропроницаемым (в зимнее время парциальное давление пара в теплом помещении в несколько раз выше, чем на улице, и выходящий наружу пар не должен задерживаться в монтажной пене).

Монтажный шов по ГОСТ 30971-2002

Центральный слой – монтажная пена. Требования к установке пластиковых окон предусматривают, чтобы ее сопротивление теплопередаче было в 2 раза выше приведенного сопротивления теплопередаче профиля и стеклопакета. Установка пластиковых окон по ГОСТу предписывает использование монтажной пены с низкими водопоглощающими свойствами: при погружении такой пены на сутки в воду она не должна впитывать более 3% влаги.

Монтаж окон ПВХ по ГОСТ 30971-2002 предусматривает и внутренний слой защиты монтажной пены. Это – пена с низкой паропроницаемостью.

В качестве наружного изоляционного слоя монтаж пластикового окна по ГОСТу 30971-2002 рекомендует использование паропроницаемой саморасширяющейся ленты ПСУЛ которая применяется для уплотнения оконных швов.

Уплотнительная лента ПСУЛ

Что самое важное и даже революционное: установка ПВХ окон по ГОСТу 30971-2002 сопровождается контролем качества монтажа. Исполнитель работ должен предоставить заказчику паспорт на монтажный шов с указанием гарантийного срока (не менее 5 лет). В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества

В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака

В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества. В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака.

Контроль монтажных швов при установке окон ПВХ

Понятно, что ГОСТ на установку пластиковых окон в большей мере – подмога заказчикам-юрлицам. Физическому лицу реализовать прописанную в нем методологию контроля за «дядей Васей» будет сложнее. Мы надеялись, что ГОСТ на пластиковые окна 2017 г. будет адаптирован к возможностям по приёмке окон частными заказчиками – то бишь нами, обычными квартировладельцами. Но в прошлом году такого стандарта издано не было, и, очевидно, его появления придётся подождать еще неопределенный срок.
